复合材料圆角检测
+ 查看更多

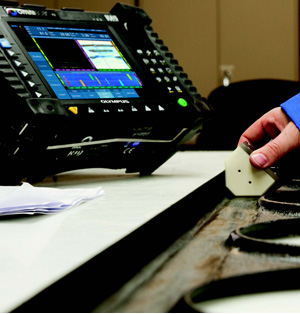

本解决方案的特点是使用特殊的弧形线性阵列探头(16到64个晶片)和适当的定位装置,以引导所有声束以90度方向入射至弧形检测表面,从内侧或外侧进行完整检测。利用这个检测方案的主要优势是在单次扫查中以适当的检测角便可快速检测完整区域。可调节的定位楔块结合扇形扫查视图允许快速调节声束以便保证适当的入射角一直覆盖圆角。适当调节定位螺母使得圆角前壁回波显得平整。由基本的圆角几何形状可以选择合适的探头支架。由改变探头支架,同一个探头可被用在宽泛的几何形状。探头也可被放置在水箱中使用典型的探头定位方法。
由于需求坚固而轻重量的建筑材料, 在制造业中使用CFRP(碳纤维增强聚合物)是普遍的并且越来越多。航空航天和风电只是在制造阶段中使用复材越来越多的一小部分。随着使用的增加,当前的制造技术可以用复材生产出各种各样复杂的形状和尺寸。在CFRP材料中一个主要的检测难题是检测圆角。
平板复材主要使用0度超声探头对分层和孔隙等基本垂直于表面的缺陷进行检测。对于平板CFRP,相控阵超声可提供新的快速检测方案。圆角部件检测时发生一个问题:检测面为弧形,并且内侧或外侧接近时空间可能受限。

仪器特性:
·便携式或者固定水浸台检测
·页面友好的OmniScan界面或TV电脑控制
·多重C扫描和闸门选项
·完整A扫描/S扫描/C扫描/B扫描记录
·定制化的振幅和厚度彩色调色板
·TV或OmniPC后分析软件
弧形线阵探头特性:
·阻抗匹配:水
·圆角面具有高分辨率
·抗腐蚀不锈钢外壳
·多达1m的防水保证
·对ID/OD检测,兼容的可调楔块
·兼容迷你编码器(楔块)
