保护面探头是一种单晶纵波接触式探头,可以装配延迟块、保护膜,或保护防磨帽。
优势
• 具有很强的灵活适用性,提供可拆装延迟块、保护防磨帽和保护膜。
• 单独使用探头时(没有附加任何可选配件),其环氧防磨面可提供匹配于塑料、很多复合材料及其它低阻抗材料的适当的声阻抗。
• 外壳带有螺纹,方便了延迟块、保护膜和防磨帽的安装。
应用
• 垂直声束缺陷探测
• 厚度测量
• 高温检测
• 平板、坯材、棒材及锻件的检测
保护面探头是一种单晶纵波接触式探头,可以装配延迟块、保护膜,或保护防磨帽。
优势
• 具有很强的灵活适用性,提供可拆装延迟块、保护防磨帽和保护膜。
• 单独使用探头时(没有附加任何可选配件),其环氧防磨面可提供匹配于塑料、很多复合材料及其它低阻抗材料的适当的声阻抗。
• 外壳带有螺纹,方便了延迟块、保护膜和防磨帽的安装。
应用
• 垂直声束缺陷探测
• 厚度测量
• 高温检测
• 平板、坯材、棒材及锻件的检测

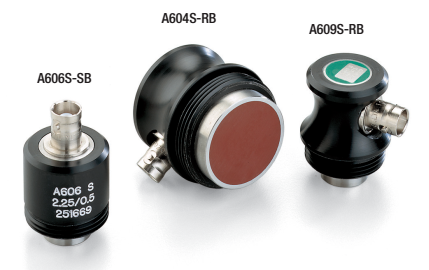

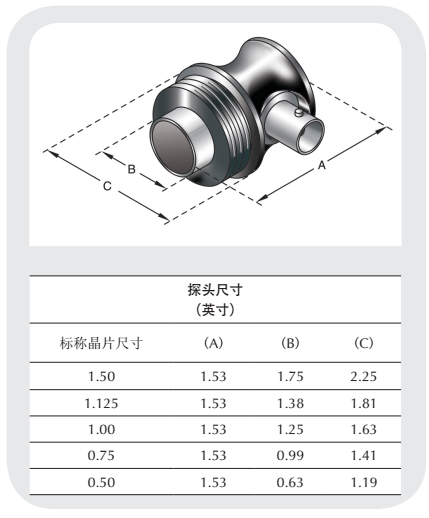

标准保护面
• 探头的舒适套筒的设计目的是便于操作者在带手套时抓取和握持探头。
• 标准的连接器类型为直角BNC(RB);也可以提供平直BNC(SB)连接器。
• 延迟块、保护膜及防磨帽需与探头分开订购。
• 探头的舒适套筒的设计目的是便于操作者在带手套时抓取和握持探头。
• 标准的连接器类型为直角BNC(RB);也可以提供平直BNC(SB)连接器。
• 延迟块、保护膜及防磨帽需与探头分开订购。
频率 标称
晶片尺寸• 探头工件编号
MHz 英寸 毫米 ACCUSCAN-S• CENTRASCAN VIDEOSCAN•
0.5
1.50 38 A689S-RB — V689-RB
1.125 29 A691S-RB — V691-RB
1.00 25 A601S-RB — V601-RB
1.0
1.50 38 A692S-RB — V692-RB
1.125 29 A694S-RB — V694-RB
1.00 25 A602S-RB C602-RB V602-RB
0.75 19 A614S-RB — V614-RB
0.50 13 A603S-RB C603-RB V603-RB
2.25
1.50 38 A695S-RB — V695-RB
1.125 29 A697S-RB — V697-RB
1.00 25 A604S-RB C604-RB V604-RB
0.75 19 A605S-RB — V605-RB
0.50 13 A606S-RB C606-RB V606-RB
3.5
1.00 25 A680S-RB — V680-RB
0.75 19 A681S-RB — V681-RB
0.50 13 A682S-RB — V682-RB
5.0
1.00 25 A607S-RB — V607-RB
0.75 19 A608S-RB — V608-RB
0.50 13 A609S-RB C609-RB V609-RB
10 0.50 13 A611S-RB — V611-RB
晶片尺寸• 探头工件编号
MHz 英寸 毫米 ACCUSCAN-S• CENTRASCAN VIDEOSCAN•
0.5
1.50 38 A689S-RB — V689-RB
1.125 29 A691S-RB — V691-RB
1.00 25 A601S-RB — V601-RB
1.0
1.50 38 A692S-RB — V692-RB
1.125 29 A694S-RB — V694-RB
1.00 25 A602S-RB C602-RB V602-RB
0.75 19 A614S-RB — V614-RB
0.50 13 A603S-RB C603-RB V603-RB
2.25
1.50 38 A695S-RB — V695-RB
1.125 29 A697S-RB — V697-RB
1.00 25 A604S-RB C604-RB V604-RB
0.75 19 A605S-RB — V605-RB
0.50 13 A606S-RB C606-RB V606-RB
3.5
1.00 25 A680S-RB — V680-RB
0.75 19 A681S-RB — V681-RB
0.50 13 A682S-RB — V682-RB
5.0
1.00 25 A607S-RB — V607-RB
0.75 19 A608S-RB — V608-RB
0.50 13 A609S-RB C609-RB V609-RB
10 0.50 13 A611S-RB — V611-RB

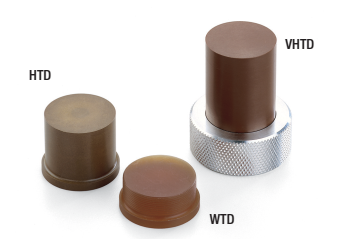

高温延迟块选项
• 可使探头在热烫表面上进行间歇性接触*。
• 改进了近表面的分辨率。
• 延迟块的外形吻合性能可为曲面检测提供更好的耦合效果。
• 中温延迟块(WTD)可在室温下应用。
标称
晶片尺寸
延迟块
固定环
最高350°F•
(175°C)•
最高260°C•
(500°F)
最高•480°C
(900°F)
英寸 毫米
1.00 25 DRN-3 WTD-3-X HTD-3-X VHTD-3-X
0.75 19 DRN-4 WTD-4-X HTD-4-X VHTD-4-X
0.50 13 DRN-5 WTD-5-X HTD-5-X VHTD-5-X
*建议使用周期:接触时间最长为10秒,然后用空气冷却1分钟。然而,探头本身不能被加热到超出50°C(122°F)的温度。
X•=•标准延迟块长度,备有如下尺寸: 13毫米(1/2英寸)、 25毫米(1英寸)、 38毫米(1-1/2英寸)。请您在订货时明确告知所订购的尺寸。
请注意:对于以上延迟块,可以使用0.100英寸/微秒•±0.005英寸/微秒这个室温材料纵波声速作为进行基本计算的大约声速值。这个值不应该用于工程设计的计算。要了解详细信息,敬请与我们联系。
• 可使探头在热烫表面上进行间歇性接触*。
• 改进了近表面的分辨率。
• 延迟块的外形吻合性能可为曲面检测提供更好的耦合效果。
• 中温延迟块(WTD)可在室温下应用。
标称
晶片尺寸
延迟块
固定环
最高350°F•
(175°C)•
最高260°C•
(500°F)
最高•480°C
(900°F)
英寸 毫米
1.00 25 DRN-3 WTD-3-X HTD-3-X VHTD-3-X
0.75 19 DRN-4 WTD-4-X HTD-4-X VHTD-4-X
0.50 13 DRN-5 WTD-5-X HTD-5-X VHTD-5-X
*建议使用周期:接触时间最长为10秒,然后用空气冷却1分钟。然而,探头本身不能被加热到超出50°C(122°F)的温度。
X•=•标准延迟块长度,备有如下尺寸: 13毫米(1/2英寸)、 25毫米(1英寸)、 38毫米(1-1/2英寸)。请您在订货时明确告知所订购的尺寸。
请注意:对于以上延迟块,可以使用0.100英寸/微秒•±0.005英寸/微秒这个室温材料纵波声速作为进行基本计算的大约声速值。这个值不应该用于工程设计的计算。要了解详细信息,敬请与我们联系。

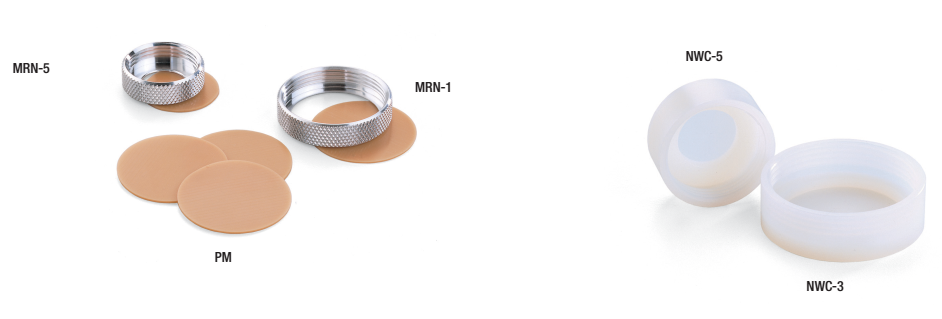

• 改进了在粗糙不平表面上的耦合效果。
• 在光滑干净的表面进行干耦合。
标称晶片尺寸 仅保护膜* 保护膜 固定环 套装**
英寸 毫米 12张套装 60张套装
1.50 | 38 | PM-1-12 | PM-1-60 | MRN-1 | PMK-1 |
1.125 | 29 | PM-2-12 | PM-2-60 | MRN-2 | PMK-2 |
1.00 | 25 | PM-3-12 | PM-3-60 | MRN-3 | PMK-3 |
0.75 | 19 | PM-4-12 | PM-4-60 | MRN-4 | PMK-4 |
0.50 | 13 | PM-5-12 | PM-5-60 | MRN-5 | PMK-5 |
**套装包括12张薄膜、 1个固定环以及C-2耦合剂。
标称
晶片尺寸
延迟块
固定环
最高350°F•
(175°C)•
最高260°C•
(500°F)
最高•480°C
(900°F)
英寸 毫米
1.00 25 DRN-3 WTD-3-X HTD-3-X VHTD-3-X
0.75 19 DRN-4 WTD-4-X HTD-4-X VHTD-4-X
0.50 13 DRN-5 WTD-5-X HTD-5-X VHTD-5-X
*建议使用周期:接触时间最长为10秒,然后用空气冷却1分钟。然而,探头本身
不能被加热到超出50°C(122°F)的温度。
X•=•标准延迟块长度,备有如下尺寸: 13毫米(1/2英寸)、 25毫米(1英寸)、 38
毫米(1-1/2英寸)。请您在订货时明确告知所订购的尺寸。
请注意:对于以上延迟块,可以使用0.100英寸/微秒•±0.005英寸/微秒这个室温
材料纵波声速作为进行基本计算的大约声速值。这个值不应该用于工程设计的计
算。要了解详细信息,敬请与我们联系。
保护防磨帽选项
• 尼龙防磨帽为需要在粗糙表面上扫查或摩擦的应用提供了一种经济实用的解决方案。
标称
晶片尺寸
保护
防磨帽
英寸 毫米
1.50 38 NWC-1
1.125 29 NWC-2
1.00 25 NWC-3
0.75 19 NWC-4
0.50 13 NWC-5
