光弹可视化系统-看见声音
系统原理:
声波在介质中传播实际上就是介质密度变化或应力的传播,会导致介质密度的变化。光弹法的原理是对样品材料施加应力(如声压)置于偏振光场中则光在材料中会发生双折射现象,应力使双折射光发生干涉,产生干涉条纹,通过观察干涉条纹就可以了解主应力方向与应力场分布情况,从而显示声场在固体中的传播过程,为超声波检测提供实验依据。


原理图示
光弹可视化系统(Photoelastic Visualisation System)使你能够看见声音。这套系统配备有闪光灯、可变微焦视频镜头和高分辨率视频摄像机,能在玻璃或其它透明的介质中对超声波脉冲进行成像。用户可选择使用高能脉冲发生器(已经标配)或者连接到其它带有TTL触发器的超声波仪器(包括超声波相控阵仪器)。系统配备有一台笔记本电脑,已经安装了能够捕捉静态和动态图像的软件,也包含可以用作分析已经采集到的图像的分析软件。另外还赠送两个玻璃样品、一个探头和几个可选择的楔块,以确保系统可以在几分钟以内就被装配并运行。
系统配置:


系统布局:1.光源, 2.偏振器, 3.准直透镜, 4.置样台, 5.玻璃样件, 6.可调位置弹簧加载的探头支架, 7.四分之一波板, 8.分析仪, 9.可变微焦镜头, 10.摄像机
l手提电脑,安装有全部必要的软件和硬件
l控制器,可选内部或外部触发器的脉冲发生器和延时电路
l高速高强度闪光灯
l高分辨率的CMOS摄像机
l可变微焦镜头
l2个玻璃样品
l可调节弹簧加载的900mm安装台
l所有必要的镜头、支架和旋转器,所有光学部件和底座均可移动、重新配置以便适合其它光路和样品规格
l1个超声波探头和3个斜楔块
l成像捕捉软件
l用作定量脉冲强度、尺寸的图像分析软件
l防水运输箱

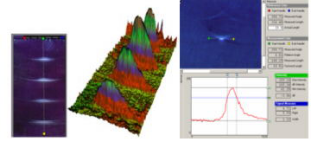

图像强度分析软件
系统特点:
声束性能分析(折射角、 近场区评估、 焦距、 焦点尺寸、 波束扩散)
声学现象演示(反射、 折射、 频散、 端点衍射、 波形转换)
探头评定(演示仪器性能、 标称角度和波束传播、 频率调整影响、楔块评估、 识别检测具体缺陷的最佳声程和角度、 确定特定缺陷检测的局限性)
相控阵超声特性(观察动态的扇扫和线扫、 验证聚焦法则的偏转角度和聚焦、 检验晶片损坏对声束的影响、 确定栅瓣产生的干扰信号)
