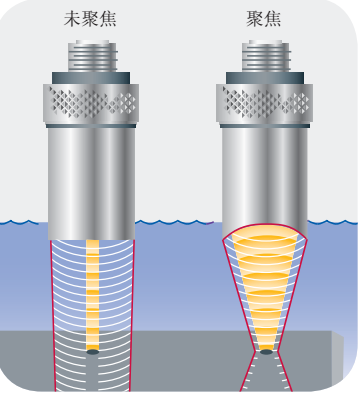

水浸探头是一种单晶纵波探头,带有一个在声学特性上与水相配的1/4波长的层。这种探头是为使超声波在部分或全部浸在水中的被测工件中传播而特别设计的。
优势
• 水浸技术提供了一种均匀耦合的方法。
• 四分之一波长的匹配层加强了声能的输出。
• 防腐蚀的303不锈钢外壳带有镀铬黄铜制连接器。
• 专利射频屏蔽功能可以提高关键性应用的信噪比特性。
• 除了笔刷式探头的所有水浸探头都可进行球面(点)聚焦或柱面(线)聚焦。
• 用户定制的聚焦长度可根据用户需求聚焦声束,以提高检测小反射体的灵敏度。
应用
• 自动扫查。
• 在线厚度测量。
• 高速探测管道、棒材、管件、平板及其它类似部件中的缺陷。
• 基于渡越时间和波幅的成像功能。
• 穿透检测。
• 材料分析及声速测量。
使用注意事项:探头浸于水中的时间不能超过8小时。探头需要有16小时的干燥时间,以保证其使用寿命。
水浸探头是一种单晶纵波探头,带有一个在声学特性上与水相配的1/4波长的层。这种探头是为使超声波在部分或全部浸在水中的被测工件中传播而特别设计的。
优势
• 水浸技术提供了一种均匀耦合的方法。
• 四分之一波长的匹配层加强了声能的输出。
• 防腐蚀的303不锈钢外壳带有镀铬黄铜制连接器。
• 专利射频屏蔽功能可以提高关键性应用的信噪比特性。
• 除了笔刷式探头的所有水浸探头都可进行球面(点)聚焦或柱面(线)聚焦。
• 用户定制的聚焦长度可根据用户需求聚焦声束,以提高检测小反射体的灵敏度。
应用
• 自动扫查。
• 在线厚度测量。
• 高速探测管道、棒材、管件、平板及其它类似部件中的缺陷。
• 基于渡越时间和波幅的成像功能。
• 穿透检测。
• 材料分析及声速测量。
使用注意事项:探头浸于水中的时间不能超过8小时。探头需要有16小时的干燥时间,以保证其使用寿命。

标准外壳

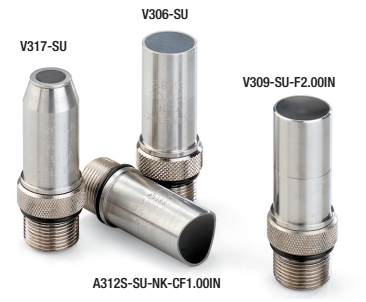

• 带有平直UHF连接器(SU)的滚花外壳。
• 请联系我们,了解非滚花外壳的设计,以及探头所配备的其他类型连接器的情况。
• 频率范围为1.0到25 MHz。
• 带有平直UHF连接器(SU)的滚花外壳。
• 请联系我们,了解非滚花外壳的设计,以及探头所配备的其他类型连接器的情况。
• 频率范围为1.0到25 MHz。
频率 标称晶片尺寸 未聚焦探头工件编号 点目标聚焦 (英寸) * •
MHz 英寸 毫米 ACCUSCAN-S• CENTRASCAN VIDEOSCAN• 最小值 最大值
1.0 0.50 13 A303S-SU — V303-SU 0.60 0.80
2.25
0.50 13 A306S-SU C306-SU V306-SU 0.80 1.90
0.375 10 — C325-SU V325-SU 0.50 1.06
0.25 6 — C323-SU V323-SU 0.35 0.45
3.5
0.50 13 A382S-SU C382-SU V382-SU 0.83 2.95
0.375 10 — C383-SU V383-SU 0.60 1.65
0.25 6 — C384-SU V384-SU 0.39 0.70
5.0
0.50 13 A309S-SU C309-SU V309-SU 0.75 4.20
0.375 10 A326S-SU C326-SU V326-SU 0.60 2.35
0.25 6 A310S-SU C310-SU V310-SU 0.43 1.00
7.5 0.50 13 A320S-SU — V320-SU 0.75 6.30
10
0.50 13 A311S-SU — V311-SU 0.75 8.40
0.375 10 A327S-SU — V327-SU 0.60 4.75
0.25 6 A312S-SU — V312-SU 0.46 2.10
15
0.50 13 A319S-SU — V319-SU 0.75 11.75
0.375 10 — — V328-SU 0.60 7.10
0.25 6 A313S-SU — V313-SU 0.50 3.15
20
0.25 6 — — V317-SU 0.50 4.20
0.125 3 — — V316-SU 0.25 1.00
25 0.25 6 — — V324-SU 0.50 5.25
*请在最小值和最大值之间选择一个特定的焦点。

MHz 英寸 毫米 ACCUSCAN-S• CENTRASCAN VIDEOSCAN• 最小值 最大值
1.0 0.50 13 A303S-SU — V303-SU 0.60 0.80
2.25
0.50 13 A306S-SU C306-SU V306-SU 0.80 1.90
0.375 10 — C325-SU V325-SU 0.50 1.06
0.25 6 — C323-SU V323-SU 0.35 0.45
3.5
0.50 13 A382S-SU C382-SU V382-SU 0.83 2.95
0.375 10 — C383-SU V383-SU 0.60 1.65
0.25 6 — C384-SU V384-SU 0.39 0.70
5.0
0.50 13 A309S-SU C309-SU V309-SU 0.75 4.20
0.375 10 A326S-SU C326-SU V326-SU 0.60 2.35
0.25 6 A310S-SU C310-SU V310-SU 0.43 1.00
7.5 0.50 13 A320S-SU — V320-SU 0.75 6.30
10
0.50 13 A311S-SU — V311-SU 0.75 8.40
0.375 10 A327S-SU — V327-SU 0.60 4.75
0.25 6 A312S-SU — V312-SU 0.46 2.10
15
0.50 13 A319S-SU — V319-SU 0.75 11.75
0.375 10 — — V328-SU 0.60 7.10
0.25 6 A313S-SU — V313-SU 0.50 3.15
20
0.25 6 — — V317-SU 0.50 4.20
0.125 3 — — V316-SU 0.25 1.00
25 0.25 6 — — V324-SU 0.50 5.25
*请在最小值和最大值之间选择一个特定的焦点。

大直径外壳
• 大直径晶片增加了近场长度,可以得到较长的聚焦长度。
• 较大的直径可增加扫查步进距离。
• 对于富有挑战性的应用,还备有低频、大直径晶片的探头。
频率• 标称
晶片尺寸
未聚焦
探头工件编号
点目标聚焦
(英寸) *
MHz 英寸 毫米 ACCUSCAN-S• CENTRASCAN VIDEOSCAN• 最小值 最大值
0.5
1.50 38 A389S-SU — V389-SU 2.15 3.80
1.125 29 A391S-SU — V391-SU 1.50 2.10
1.00 25 A301S-SU — V301-SU 1.25 1.65
0.75 19 — — V318-SU 0.78 0.93
1.0
1.50 38 A392S-SU — V392-SU 2.50 7.56
1.125 29 A394S-SU — V394-SU 1.90 4.30
1.00 25 A302S-SU C302-SU V302-SU 1.63 3.38
0.75 18 A314S-SU — V314-SU 1.00 1.90
2.25
1.50 38 A395S-SU — V395-SU 2.70 14.50
1.125 29 A397S-SU — V397-SU 2.15 9.50
1.00 25 A304S-SU C304-SU V304-SU 1.88 7.60
0.75 19 A305S-SU C305-SU V305-SU 1.00 4.30
3.5
1.00 25 A380S-SU C380-SU V380-SU 1.95 11.25
0.75 19 A381S-SU C381-SU V381-SU 1.00 6.65
5.0
1.00 25 A307S-SU — V307-SU 1.95 14.40
0.75 19 A308S-SU C308-SU V308-SU 1.00 9.50
7.5 0.75 19 A321S-SU — V321-SU 1.00 12.75
10
1.00 25 — — V322-SU 2.00 20.00
0.75 19 A315S-SU — V315-SU 1.00 15.37
*请在最小值和最大值之间选择一个特定的焦点。

• 大直径晶片增加了近场长度,可以得到较长的聚焦长度。
• 较大的直径可增加扫查步进距离。
• 对于富有挑战性的应用,还备有低频、大直径晶片的探头。
频率• 标称
晶片尺寸
未聚焦
探头工件编号
点目标聚焦
(英寸) *
MHz 英寸 毫米 ACCUSCAN-S• CENTRASCAN VIDEOSCAN• 最小值 最大值
0.5
1.50 38 A389S-SU — V389-SU 2.15 3.80
1.125 29 A391S-SU — V391-SU 1.50 2.10
1.00 25 A301S-SU — V301-SU 1.25 1.65
0.75 19 — — V318-SU 0.78 0.93
1.0
1.50 38 A392S-SU — V392-SU 2.50 7.56
1.125 29 A394S-SU — V394-SU 1.90 4.30
1.00 25 A302S-SU C302-SU V302-SU 1.63 3.38
0.75 18 A314S-SU — V314-SU 1.00 1.90
2.25
1.50 38 A395S-SU — V395-SU 2.70 14.50
1.125 29 A397S-SU — V397-SU 2.15 9.50
1.00 25 A304S-SU C304-SU V304-SU 1.88 7.60
0.75 19 A305S-SU C305-SU V305-SU 1.00 4.30
3.5
1.00 25 A380S-SU C380-SU V380-SU 1.95 11.25
0.75 19 A381S-SU C381-SU V381-SU 1.00 6.65
5.0
1.00 25 A307S-SU — V307-SU 1.95 14.40
0.75 19 A308S-SU C308-SU V308-SU 1.00 9.50
7.5 0.75 19 A321S-SU — V321-SU 1.00 12.75
10
1.00 25 — — V322-SU 2.00 20.00
0.75 19 A315S-SU — V315-SU 1.00 15.37
*请在最小值和最大值之间选择一个特定的焦点。

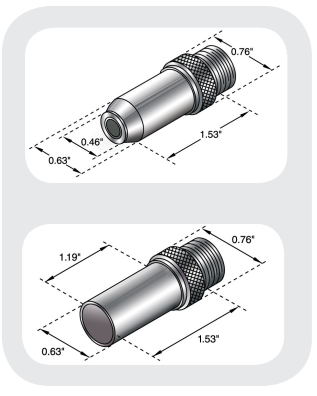

细长线外壳

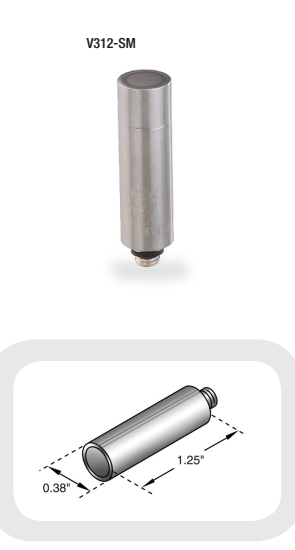

• 这款探头的不锈钢外壳的直径仅有0.38英寸(10毫米),是检测狭窄区域的理想工具。
• 标准配置为平直型连接器,适用的连接器类型为Microdot。
如果需要一个焦点,则在最小值和
最大值之间选择一个聚焦长度。
频率 标称
晶片尺寸•
未聚焦
探头工件编号
点目标聚焦
(英寸) *
MHz 英寸 毫米 ACCUSCAN-S• VIDEOSCAN• 最小值 最大值
2.25 0.25 6 — V323-SM 0.35 0.45
3.5 0.25 6 — V384-SM 0.39 0.70
5.0 0.25 6 A310S-SM V310-SM 0.43 1.00
10 0.25 6 A312S-SM V312-SM 0.46 2.10
15 0.25 6 A313S-SM V313-SM 0.50 3.15
20
0.25 6 — V317-SM 0.50 4.20
0.125 3 — V316-SM 0.25 1.00
25 0.25 6 — V324-SM 0.50 5.25
*请在最小值和最大值之间选择一个特定的焦点。
• 这款探头的不锈钢外壳的直径仅有0.38英寸(10毫米),是检测狭窄区域的理想工具。
• 标准配置为平直型连接器,适用的连接器类型为Microdot。
如果需要一个焦点,则在最小值和
最大值之间选择一个聚焦长度。
频率 标称
晶片尺寸•
未聚焦
探头工件编号
点目标聚焦
(英寸) *
MHz 英寸 毫米 ACCUSCAN-S• VIDEOSCAN• 最小值 最大值
2.25 0.25 6 — V323-SM 0.35 0.45
3.5 0.25 6 — V384-SM 0.39 0.70
5.0 0.25 6 A310S-SM V310-SM 0.43 1.00
10 0.25 6 A312S-SM V312-SM 0.46 2.10
15 0.25 6 A313S-SM V313-SM 0.50 3.15
20
0.25 6 — V317-SM 0.50 4.20
0.125 3 — V316-SM 0.25 1.00
25 0.25 6 — V324-SM 0.50 5.25
*请在最小值和最大值之间选择一个特定的焦点。

笔式外壳
• 小直径, 2英寸(51毫米)长管形外壳有助于接触难于达到的检测区域。
• 标准连接器类型为平直UHF(SU)型。
• 小直径, 2英寸(51毫米)长管形外壳有助于接触难于达到的检测区域。
• 标准连接器类型为平直UHF(SU)型。
频率• 标称
晶片尺寸•
未聚焦
探头工件编号
点目标聚焦
(英寸) *
MHz 英寸 毫米 ACCUSCAN-S• VIDEOSCAN• 最小值 最大值

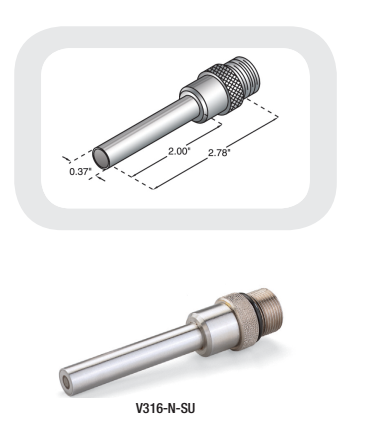

2.25 0.25 6 — V323-N-SU 0.35 0.45
3.5 0.25 6 — V384-N-SU 0.30 0.70
5.0 0.25 6 A310S-N-SU V310-N-SU 0.43 1.00
10 0.25 6 A312S-N-SU V312-N-SU 0.46 2.10
15 0.25 6 A313S-N-SU V313-N-SU 0.50 3.15
20
0.25 6 — V317-N-SU 0.50 4.20
0.125 3 — V316-N-SU 0.25 1.00
25 0.25 6 — V324-N-SU 0.50 5.25
*请在最小值和最大值之间选择一个特定的焦点。
侧视水浸探头晶片尺寸•
未聚焦
探头工件编号
点目标聚焦
(英寸) *
MHz 英寸 毫米 ACCUSCAN-S• VIDEOSCAN• 最小值 最大值
2.25 0.25 6 — V323-N-SU 0.35 0.45
3.5 0.25 6 — V384-N-SU 0.30 0.70
5.0 0.25 6 A310S-N-SU V310-N-SU 0.43 1.00
10 0.25 6 A312S-N-SU V312-N-SU 0.46 2.10
15 0.25 6 A313S-N-SU V313-N-SU 0.50 3.15
20
0.25 6 — V317-N-SU 0.50 4.20
0.125 3 — V316-N-SU 0.25 1.00
25 0.25 6 — V324-N-SU 0.50 5.25
*请在最小值和最大值之间选择一个特定的焦点。

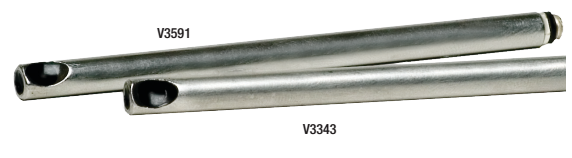

• 这种探头是在管道外壁难以接触的情况下测量管道壁厚的理想工具。
• 这种探头的外直径较小,相对于带有反射镜的标准水浸探头来说,可以更方便地进入狭小的空间。
• 声束出射点与Microdot平直连接器成90°角。

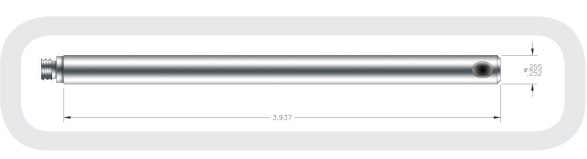

• 备有探头延长管,如: F211,可以延长标准探头的长度。
工件编号 | 频率 | 标称晶片尺寸 | 焦点 | |
MHz | 英寸 | 毫米 | 英寸 | |
V3591 | 10 | 0.125 | 3 | 0.50 OLF |
V3343 | 20 | 0.125 | 3 | 0.50 OLF |


超袖珍型(Xms)探头

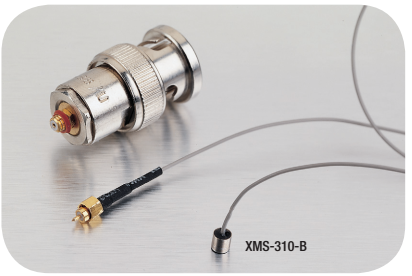

XMS探头是一种极小型10 MHz水浸探头,其直径为3毫米(0.118英寸),外壳长3毫米(0.118英寸)。这种探头是探测极其狭小区域,或使用多晶片阵列进行缺陷检测的非常理想的工具。探头组合件带有一个特殊的连接器,这个连接器接有一条1米(38英寸)长的密封线缆。我们还提供针对这款探头的适配器,以将其连接到大多数商业性超声设备。
频率 标称
晶片尺寸 工件编号 包含的适配器
MHz 英寸 毫米
10 0.080 2 XMS-310-B BNC
10 0.080 2 310-L LEMO 01

XMS探头是一种极小型10 MHz水浸探头,其直径为3毫米(0.118英寸),外壳长3毫米(0.118英寸)。这种探头是探测极其狭小区域,或使用多晶片阵列进行缺陷检测的非常理想的工具。探头组合件带有一个特殊的连接器,这个连接器接有一条1米(38英寸)长的密封线缆。我们还提供针对这款探头的适配器,以将其连接到大多数商业性超声设备。
频率 标称
晶片尺寸 工件编号 包含的适配器
MHz 英寸 毫米
10 0.080 2 XMS-310-B BNC
10 0.080 2 310-L LEMO 01

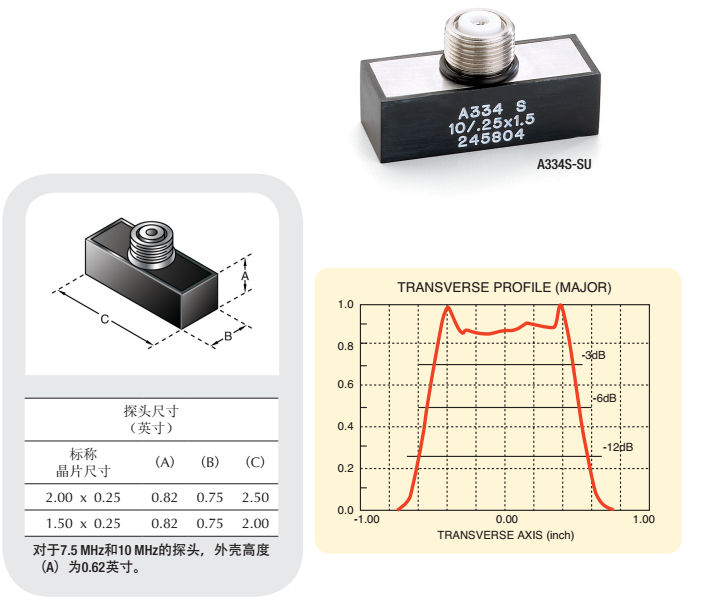

accuscan笔刷
• 这种探头的大扫查步进距离非常适合对铝板或钢板的检测。
• 整个探头面的灵敏度误差可保持在±1.5 dB之间(还可以控制在边沿达到峰值的灵敏度)。
频率• 标称• 这种探头的大扫查步进距离非常适合对铝板或钢板的检测。
• 整个探头面的灵敏度误差可保持在±1.5 dB之间(还可以控制在边沿达到峰值的灵敏度)。
晶片尺寸•
探头
工件编号
MHz 英寸 毫米
2.25 | A330S-SU |
3.5 | A331S-SU |
x
0.25
38
x6
5.0 A332S-SU
7.5 A333S-SU
10 | A334S-SU |
2.25 | A340S-SU |
3.5 | A341S-SU |
x
0.25
51
x6
5.0 A342S-SU
7.5 A343S-SU
10 | A344S-SU |
注意:每个探头附带其声束一致性的证书。 |

• 在不可能径直向前进行探测的情况下,反射镜可以导引声束。
• 标准的反射镜可将声束以90°反射。
外壳类型• | 入射角度• | 工件编号 |
标准 | 45° | F102 |
细长线 | 45° | F132 |
笔式 | 45° | F198 |
水浸搜寻管

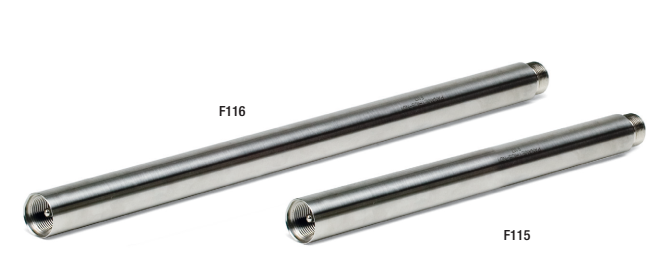

• 使用水浸搜寻管可以快速方便地固定和控制水浸探头。
工件编号 长度 适用的连接器
类型 外直径
英寸 毫米 英寸 毫米
F112 1.5 38 UHF到UHF 0.738 18.75
F113 2 51 UHF到UHF 0.738 18.75
F114 3 76 UHF到UHF 0.738 18.75
F115 6 152 UHF到UHF 0.738 18.75
F116 8 203 UHF到UHF 0.738 18.75
F117 12 305 UHF到UHF 0.738 18.75
F118 18 457 UHF到UHF 0.738 18.75
F119 24 610 UHF到UHF 0.738 18.75
F120 30 762 UHF到UHF 0.738 18.75
F211 12 305 Microdot到Microdot 0.312 7.92


喷水器

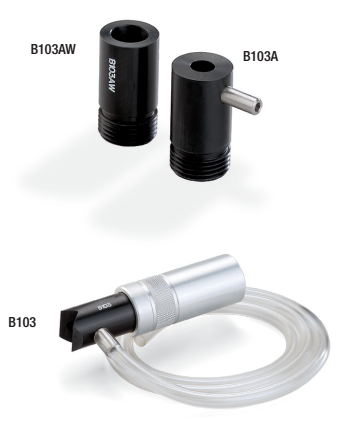

• 在不希望或不可能将工件完全浸入水中的情况下,借助喷水器可以进行水浸检测。
• 喷水器的设计目的是使水流保持平稳的低流量。
工件编号 开口直径• 水中声程 外壳类型 标称晶片尺寸 开口类型
英寸 毫米 英寸 毫米 英寸 毫米
MPF-B-0.5 0.300 7.6 1.00 25.4 标准SU†
0.125 3 平口
0.25 6 平口
B103 0.350 8.9 0.775 19.9 标准SU†
0.125 3 V形凹槽
0.25 6 V形凹槽
B103A 0.350 8.9 0.475 12.1 标准SU†
0.125 3 平口
0.25 6 平口
B103W 0.550 14 0.775 19.7 标准SU†
0.375 10 V形凹槽
0.50 13 V形凹槽
B103AW 0.550 14 0.475 12.1 标准SU†
0.375 10 平口
0.50 13 平口
B116 0.100 2.5
可变,
最小值 适合SU/RM
外壳类型*
0.125 3 平口
0.075 1.9 0.25 6 平口
B117 1.375 34.4 1.400 35.6 大直径 1.00 25.4 V形凹槽
*要了解有关SU/RM外壳类型更详细的信息,请参阅第29页。
†要了解有关标准SU外壳类型更详细的信息,请参阅第22页。

• 在不希望或不可能将工件完全浸入水中的情况下,借助喷水器可以进行水浸检测。
• 喷水器的设计目的是使水流保持平稳的低流量。
工件编号 开口直径• 水中声程 外壳类型 标称晶片尺寸 开口类型
英寸 毫米 英寸 毫米 英寸 毫米
MPF-B-0.5 0.300 7.6 1.00 25.4 标准SU†
0.125 3 平口
0.25 6 平口
B103 0.350 8.9 0.775 19.9 标准SU†
0.125 3 V形凹槽
0.25 6 V形凹槽
B103A 0.350 8.9 0.475 12.1 标准SU†
0.125 3 平口
0.25 6 平口
B103W 0.550 14 0.775 19.7 标准SU†
0.375 10 V形凹槽
0.50 13 V形凹槽
B103AW 0.550 14 0.475 12.1 标准SU†
0.375 10 平口
0.50 13 平口
B116 0.100 2.5
可变,
最小值 适合SU/RM
外壳类型*
0.125 3 平口
0.075 1.9 0.25 6 平口
B117 1.375 34.4 1.400 35.6 大直径 1.00 25.4 V形凹槽
*要了解有关SU/RM外壳类型更详细的信息,请参阅第29页。
†要了解有关标准SU外壳类型更详细的信息,请参阅第22页。

rBs-1水浸箱

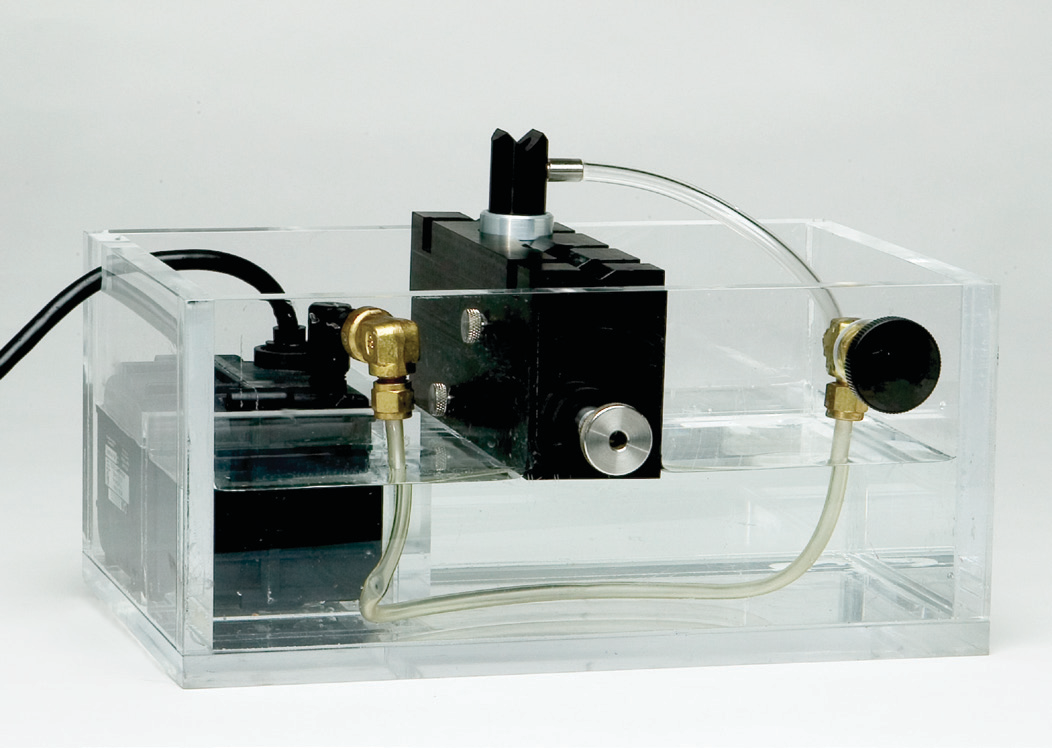

RBS-1水浸箱的设计目的是通过水浸技术简化检测测量操作。这个水浸箱是一个包含透明丙烯酸箱体、一个水下泵及一个探头固定架的便携一体式设备。水下泵向安装于探头固定架上的喷水器输送可调节流量的水流,所产生的水柱用于耦合水浸探头与检测工件之间的这段声波。这种水浸箱是离线测量小型容器、管道或管件、薄板或平板、以及机加工部件等金属、玻璃、塑料制品厚度的理想设备。
RBS-1水浸箱的设计目的是通过水浸技术简化检测测量操作。这个水浸箱是一个包含透明丙烯酸箱体、一个水下泵及一个探头固定架的便携一体式设备。水下泵向安装于探头固定架上的喷水器输送可调节流量的水流,所产生的水柱用于耦合水浸探头与检测工件之间的这段声波。这种水浸箱是离线测量小型容器、管道或管件、薄板或平板、以及机加工部件等金属、玻璃、塑料制品厚度的理想设备。
透明丙烯酸箱体
• 高5.5 x 宽8 x 长12英寸(140 x 200 x 305毫米)
• 容量0.83加仑(3.1升)
泵
• 高5.5 x 宽8 x 长12英寸(140 x 200 x 305毫米)
• 容量0.83加仑(3.1升)
泵
•每分钟最高可达0.25加仑(0.9升)。
• 115或230 V, 30 watt(电压范围为90~135 VAC),50~60 Hz。
• 可浸入水中(建议使用接地故障断路器电路)。

• 115或230 V, 30 watt(电压范围为90~135 VAC),50~60 Hz。
• 可浸入水中(建议使用接地故障断路器电路)。

手持式喷水器探头组合件

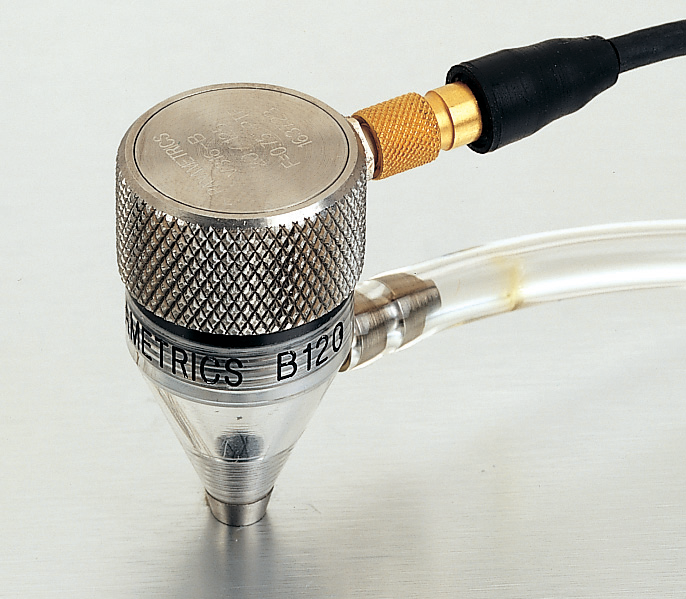

有20 MHz(V316B)和10 MHz(V312B)两种手持式喷水器探头。这种组合件由水浸探头以旋入方式连接喷水器(B120)而制成。喷水器带有可更换的不锈钢尖端和一个供水管。这种组合件可提供高分辨率,并可对薄壁材料进行方便的验收检查。 V316B喷水器探头组合件可以对壁厚薄达0.2毫米(0.008英寸)的材料进行测量检测。
频率 标称晶片尺寸 聚焦长度 探头工件编号 喷水器•
组合件 可替换尖端 柔韧性尖端
MHz 英寸 毫米 英寸 毫米
10 0.25 25 1.00 25 V312B-RM B120 B120-TIP B120-FLEX-TIP
20 0.125 3 0.75 19 V316B-RM B120 B120-TIP B120-FLEX-TIP

有20 MHz(V316B)和10 MHz(V312B)两种手持式喷水器探头。这种组合件由水浸探头以旋入方式连接喷水器(B120)而制成。喷水器带有可更换的不锈钢尖端和一个供水管。这种组合件可提供高分辨率,并可对薄壁材料进行方便的验收检查。 V316B喷水器探头组合件可以对壁厚薄达0.2毫米(0.008英寸)的材料进行测量检测。
频率 标称晶片尺寸 聚焦长度 探头工件编号 喷水器•
组合件 可替换尖端 柔韧性尖端
MHz 英寸 毫米 英寸 毫米
10 0.25 25 1.00 25 V312B-RM B120 B120-TIP B120-FLEX-TIP
20 0.125 3 0.75 19 V316B-RM B120 B120-TIP B120-FLEX-TIP
