点焊探头
点焊探头

点焊探头

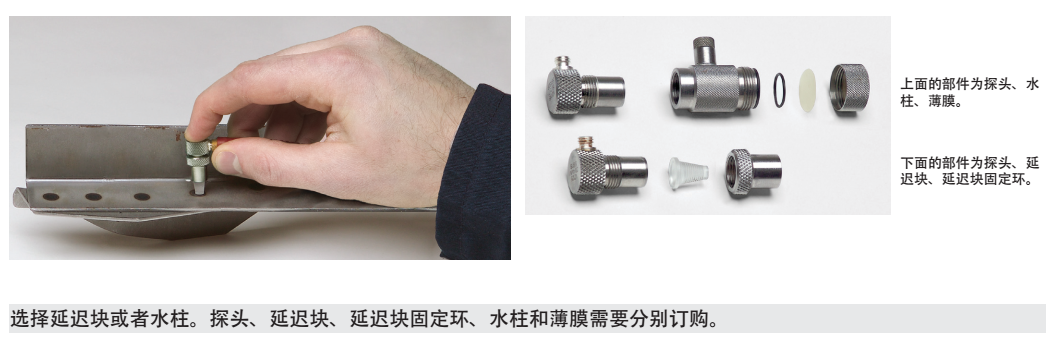

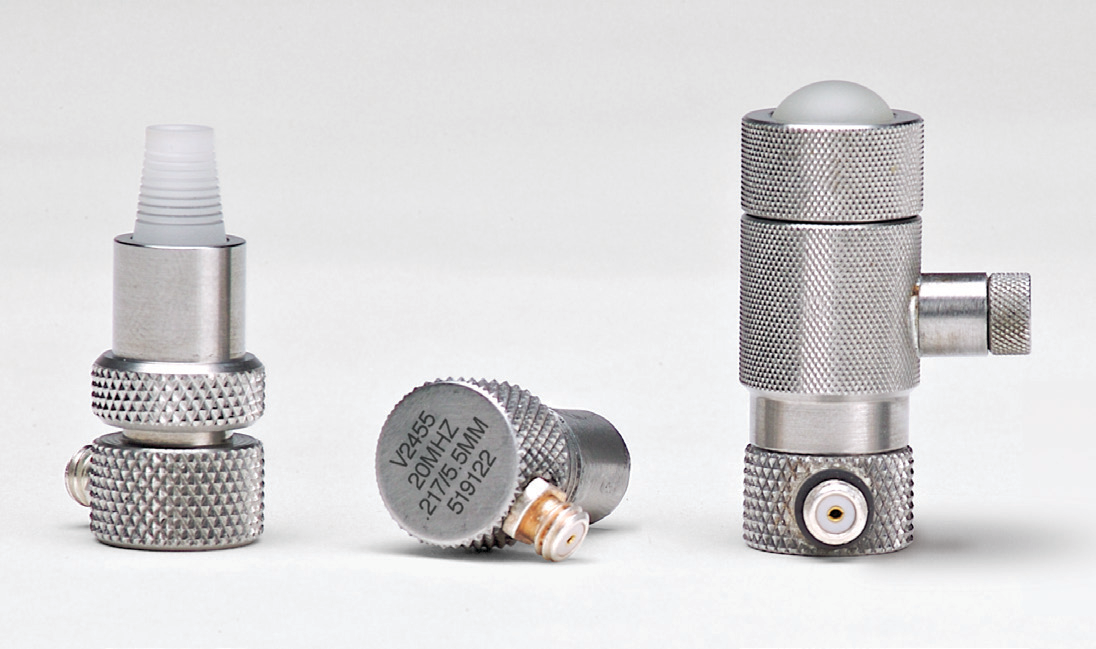

点焊探头是一种单晶延迟块探头,与专门用于检测点焊完整性的硬尖端延迟块或密封式水柱相兼容。
优势
• 多种晶片尺寸,用于检测不同尺寸的点焊熔核。
• 与硬尖端延迟块或水柱相兼容。
• 刻有英寸和毫米两种单位。
应用
• 汽车、电器和其它关键性工业产品的点焊。

点焊探头是一种单晶延迟块探头,与专门用于检测点焊完整性的硬尖端延迟块或密封式水柱相兼容。
优势
• 多种晶片尺寸,用于检测不同尺寸的点焊熔核。
• 与硬尖端延迟块或水柱相兼容。
• 刻有英寸和毫米两种单位。
应用
• 汽车、电器和其它关键性工业产品的点焊。

探头
工件编号
频率•
(兆赫)
直径
(毫米)
直径•
(英寸)
延迟块*
选择适当的直径
延迟块•
固定环
水柱
订购薄膜(见下表)
V2325 15 2.5 0.098 SWDL-25 (2.5 mm) SWDL-27 (2.7 mm) SWRR-1 DLCW-1003
V2330 15 3 0.118 SWDL-30 (3.0 mm) SWDL-32 (3.2 mm) SWRR-1 DLCW-1003
V2335 15 3.5 0.138 SWDL-35 (3.5 mm) SWDL-37 (3.7 mm) SWRR-2 DLCW-2003
V2340 15 4 0.157 SWDL-40 (4.0 mm) SWDL-42 (4.2 mm) SWRR-2 DLCW-2003
V2345 15 4.5 0.177 SWDL-45 (4.5 mm) SWDL-47 (4.7 mm) SWRR-2 DLCW-2003
V2350 15 5 0.197 SWDL-50 (5.0 mm) SWDL-52 (5.2 mm) SWRR-2 DLCW-2003
V2355 15 5.5 0.217 SWDL-55 (5.5 mm) SWDL-57 (5.7 mm) SWRR-2 DLCW-2003
V2360 15 6 0.236 SWDL-60 (6.0 mm) SWDL-62 (6.2 mm) SWRR-2 DLCW-2003
V2365 15 6.5 0.256 SWDL-65 (6.5 mm) SWDL-67 (6.7 mm) SWRR-3 DLCW-3003
V2380 15 8 0.315 SWDL-80 (8.0 mm) SWDL-82 (8.2 mm) SWRR-3 DLCW-3003
V2425 20 2.5 0.098 SWDL-25 (2.5 mm) SWDL-27 (2.7 mm) SWRR-1 DLCW-1003
V2430 20 3 0.118 SWDL-30 (3.0 mm) SWDL-32 (3.2 mm) SWRR-1 DLCW-1003
V2435 20 3.5 0.138 SWDL-35 (3.5 mm) SWDL-37 (3.7 mm) SWRR-2 DLCW-2003
V2440 20 4 0.157 SWDL-40 (4.0 mm) SWDL-42 (4.2 mm) SWRR-2 DLCW-2003
V2445 20 4.5 0.177 SWDL-45 (4.5 mm) SWDL-47 (4.7 mm) SWRR-2 DLCW-2003
V2450 20 5 0.197 SWDL-50 (5.0 mm) SWDL-52 (5.2 mm) SWRR-2 DLCW-2003
V2455 20 5.5 0.217 SWDL-55 (5.5 mm) SWDL-57 (5.7 mm) SWRR-2 DLCW-2003
V2460 20 6 0.236 SWDL-60 (6.0 mm) SWDL-62 (6.2 mm) SWRR-2 DLCW-2003
V2465 20 6.5 0.256 SWDL-65 (6.5 mm) SWDL-67 (6.7 mm) SWRR-3 DLCW-3003
封闭式水柱薄膜(包含o形环)工件编号
频率•
(兆赫)
直径
(毫米)
直径•
(英寸)
延迟块*
选择适当的直径
延迟块•
固定环
水柱
订购薄膜(见下表)
V2325 15 2.5 0.098 SWDL-25 (2.5 mm) SWDL-27 (2.7 mm) SWRR-1 DLCW-1003
V2330 15 3 0.118 SWDL-30 (3.0 mm) SWDL-32 (3.2 mm) SWRR-1 DLCW-1003
V2335 15 3.5 0.138 SWDL-35 (3.5 mm) SWDL-37 (3.7 mm) SWRR-2 DLCW-2003
V2340 15 4 0.157 SWDL-40 (4.0 mm) SWDL-42 (4.2 mm) SWRR-2 DLCW-2003
V2345 15 4.5 0.177 SWDL-45 (4.5 mm) SWDL-47 (4.7 mm) SWRR-2 DLCW-2003
V2350 15 5 0.197 SWDL-50 (5.0 mm) SWDL-52 (5.2 mm) SWRR-2 DLCW-2003
V2355 15 5.5 0.217 SWDL-55 (5.5 mm) SWDL-57 (5.7 mm) SWRR-2 DLCW-2003
V2360 15 6 0.236 SWDL-60 (6.0 mm) SWDL-62 (6.2 mm) SWRR-2 DLCW-2003
V2365 15 6.5 0.256 SWDL-65 (6.5 mm) SWDL-67 (6.7 mm) SWRR-3 DLCW-3003
V2380 15 8 0.315 SWDL-80 (8.0 mm) SWDL-82 (8.2 mm) SWRR-3 DLCW-3003
V2425 20 2.5 0.098 SWDL-25 (2.5 mm) SWDL-27 (2.7 mm) SWRR-1 DLCW-1003
V2430 20 3 0.118 SWDL-30 (3.0 mm) SWDL-32 (3.2 mm) SWRR-1 DLCW-1003
V2435 20 3.5 0.138 SWDL-35 (3.5 mm) SWDL-37 (3.7 mm) SWRR-2 DLCW-2003
V2440 20 4 0.157 SWDL-40 (4.0 mm) SWDL-42 (4.2 mm) SWRR-2 DLCW-2003
V2445 20 4.5 0.177 SWDL-45 (4.5 mm) SWDL-47 (4.7 mm) SWRR-2 DLCW-2003
V2450 20 5 0.197 SWDL-50 (5.0 mm) SWDL-52 (5.2 mm) SWRR-2 DLCW-2003
V2455 20 5.5 0.217 SWDL-55 (5.5 mm) SWDL-57 (5.7 mm) SWRR-2 DLCW-2003
V2460 20 6 0.236 SWDL-60 (6.0 mm) SWDL-62 (6.2 mm) SWRR-2 DLCW-2003
V2465 20 6.5 0.256 SWDL-65 (6.5 mm) SWDL-67 (6.7 mm) SWRR-3 DLCW-3003
适用于DLCW-1003 工件编号 | 数量/说明• |
DLCW-1003-MK25 | 25个,标准 |
DLCW-1003-MK50 | 50个,标准 |
DLCW-1003-MKX25 | 25个,耐用型 |
DLCW-1003-MKX50 | 50个,耐用型 |
工件编号 数量/说明•
DLCW-2003-MK25 25个,标准
DLCW-2003-MK50 50个,标准
DLCW-2003-MKX25 25个,耐用型
DLCW-2003-MKX50 50个,耐用型
适用于DLCW-3003
工件编号 数量/说明
DLCW-3003-MK25 25个,标准
DLCW-3003-MK50 50个,标准
DLCW-3003-MKX25 25个,耐用型
DLCW-3003-MKX50 50个,耐用型
