试块
每个应用中都需要使用校准试块和/或参考试块。我们备有用于角度声束校准和厚度校准的普通材料标准试块。
• 1018钢、 304不锈钢、 7075-T6铝制的试块一般有现货（其它材料的试块需要特殊的报价及交货要求）。
• 诚愿联系我们，了解有关未列材料、未列试块或自行定制试块的更详细信息。
校准试块每个应用中都需要使用校准试块和/或参考试块。我们备有用于角度声束校准和厚度校准的普通材料标准试块。
• 1018钢、 304不锈钢、 7075-T6铝制的试块一般有现货（其它材料的试块需要特殊的报价及交货要求）。
• 诚愿联系我们，了解有关未列材料、未列试块或自行定制试块的更详细信息。

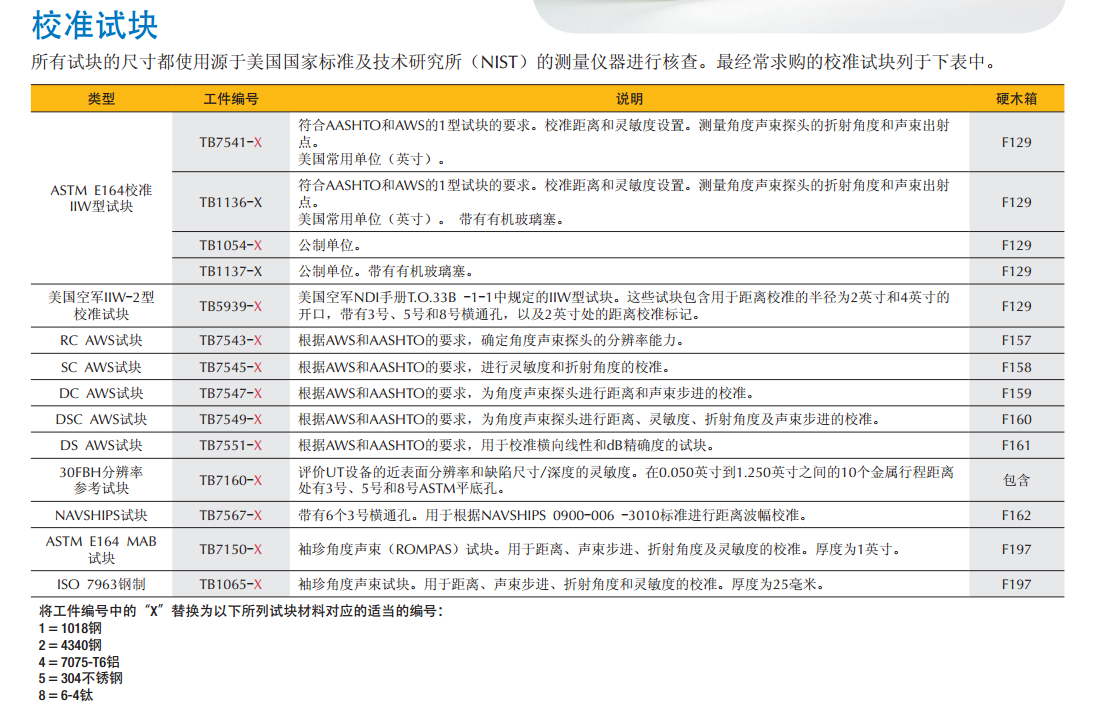

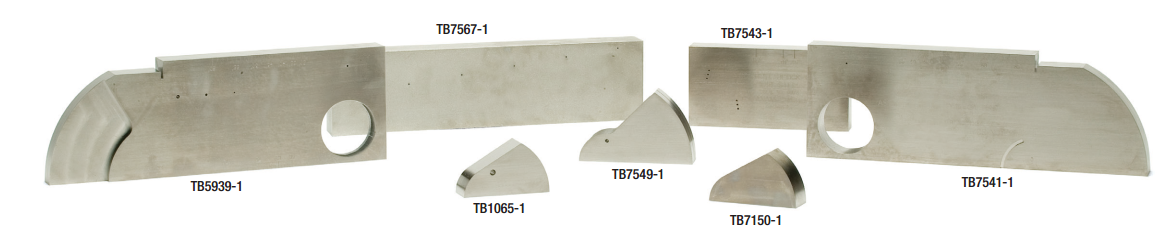

所有试块的尺寸都使用源于美国国家标准及技术研究所（NIST）的测量仪器进行核查。最经常求购的校准试块列于下表中。
类型 工件编号 说明 硬木箱

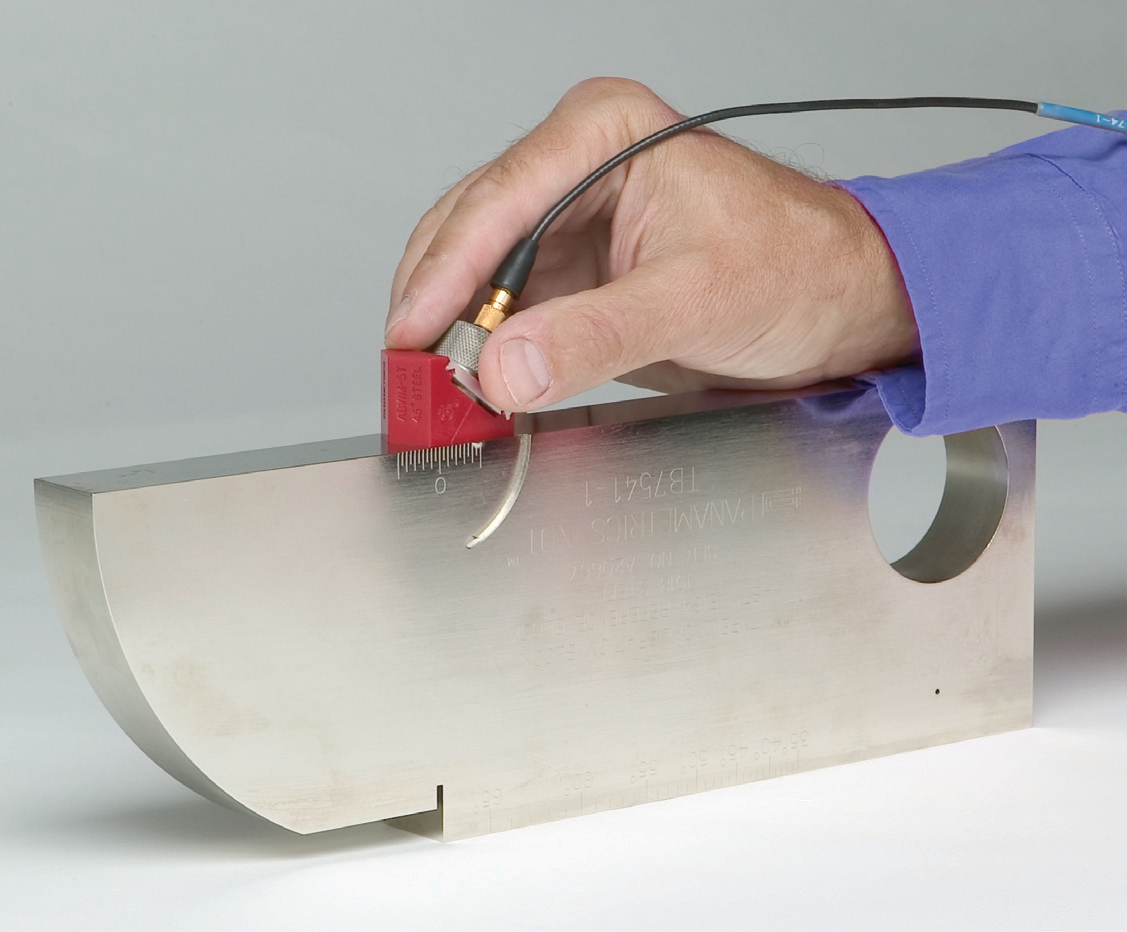

ASTM E164校准
IIW型试块
TB7541-X
符合AASHTO和AWS的1型试块的要求。校准距离和灵敏度设置。测量角度声束探头的折射角度和声束出射
点。
美国常用单位（英寸）。
F129
TB1136-X
符合AASHTO和AWS的1型试块的要求。校准距离和灵敏度设置。测量角度声束探头的折射角度和声束出射
点。
美国常用单位（英寸）。 带有有机玻璃塞。
F129
TB1054-X 公制单位。 F129
TB1137-X 公制单位。带有有机玻璃塞。 F129
美国空军IIW-2型
校准试块 TB5939-X 美国空军 开口，带有 NDI 3号、 手册5T.O.33B 号和8号横通孔，以及 -1-1中规定的2IIW 英寸处的距离校准标记。 型试块。这些试块包含用于距离校准的半径为2英寸和4英寸的 F129
RC AWS试块 TB7543-X 根据AWS和AASHTO的要求，确定角度声束探头的分辨率能力。 F157
SC AWS试块 TB7545-X 根据AWS和AASHTO的要求，进行灵敏度和折射角度的校准。 F158
DC AWS试块 TB7547-X 根据AWS和AASHTO的要求，为角度声束探头进行距离和声束步进的校准。 F159
DSC AWS试块 TB7549-X 根据AWS和AASHTO的要求，为角度声束探头进行距离、灵敏度、折射角度及声束步进的校准。 F160
DS AWS试块 TB7551-X 根据AWS和AASHTO的要求，用于校准横向线性和dB精确度的试块。 F161
30FBH分辨率
参考试块 TB7160-X 评价 处有UT 3号、 设备的近表面分辨率和缺陷尺寸/深度的灵敏度。在 5号和8号ASTM平底孔。 0.050英寸到1.250英寸之间的10个金属行程距离 包含
| NAVSHIPS试块 | TB7567-X | 带有6个3号横通孔。用于根据NAVSHIPS 0900-006 -3010标准进行距离波幅校准。 |
| ASTM E164 MAB 试块 | TB7150-X | 袖珍角度声束（ROMPAS）试块。用于距离、声束步进、折射角度及灵敏度的校准。厚度为1英寸。 |
| ISO 7963钢制 | TB1065-X | 袖珍角度声束试块。用于距离、声束步进、折射角度和灵敏度的校准。厚度为25毫米。 |
F197
F197
将工件编号中的“X”替换为以下所列试块材料对应的适当的编号：
1•=•1018钢
2•=•4340钢
4•=•7075-T6铝
5•=•304不锈钢
8•=•6-4钛
参考试块
我们提供ASTM标准中推荐使用的常用参考试块系列。这些试块系列根据ASTM E127和ASTM E428标准中规定的物理尺寸要求加工制造。所有参考试块连同其超声响应曲线一同提供。我们还可以根据特殊订单提供未列入表中的其它材料的单独的参考试块。诚愿联系我们，了解有关未列材料、自行定制的校准试块，或未在这里出现的试块报价的更详细情况。
我们提供ASTM标准中推荐使用的常用参考试块系列。这些试块系列根据ASTM E127和ASTM E428标准中规定的物理尺寸要求加工制造。所有参考试块连同其超声响应曲线一同提供。我们还可以根据特殊订单提供未列入表中的其它材料的单独的参考试块。诚愿联系我们，了解有关未列材料、自行定制的校准试块，或未在这里出现的试块报价的更详细情况。

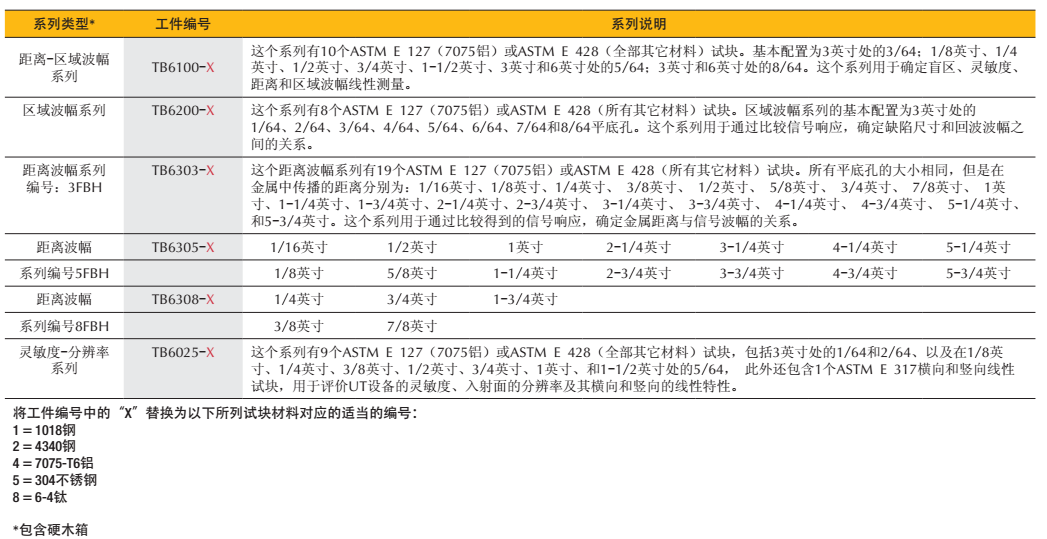

系列类型* 工件编号 系列说明
距离-区域波幅
系列 TB6100-X
这个系列有10个ASTM E 127（7075铝）或ASTM E 428（全部其它材料）试块。基本配置为3英寸处的3/64； 1/8英寸、 1/4
英寸、 1/2英寸、 3/4英寸、 1-1/2英寸、 3英寸和6英寸处的5/64； 3英寸和6英寸处的8/64。这个系列用于确定盲区、灵敏度、
距离和区域波幅线性测量。
区域波幅系列 TB6200-X 这个系列有8个ASTM E 127（7075铝）或ASTM E 428（所有其它材料）试块。区域波幅系列的基本配置为3英寸处的
1/64、 2/64、 3/64、 4/64、 5/64、 6/64、 7/64和8/64平底孔。这个系列用于通过比较信号响应，确定缺陷尺寸和回波波幅之
间的关系。
距离波幅系列
编号： 3FBH
TB6303-X 这个距离波幅系列有19个ASTM E 127（7075铝）或ASTM E 428（所有其它材料）试块。所有平底孔的大小相同，但是在
金属中传播的距离分别为： 1/16英寸、 1/8英寸、 1/4英寸、 3/8英寸、 1/2英寸、 5/8英寸、 3/4英寸、 7/8英寸、 1英
寸、 1-1/4英寸、 1-3/4英寸、 2-1/4英寸、 2-3/4英寸、 3-1/4英寸、 3-3/4英寸、 4-1/4英寸、 4-3/4英寸、 5-1/4英寸、
和5-3/4英寸。这个系列用于通过比较得到的信号响应，确定金属距离与信号波幅的关系。
距离波幅 TB6305-X 1/16英寸 1/2英寸 1英寸 2-1/4英寸 3-1/4英寸 4-1/4英寸 5-1/4英寸
系列编号5FBH 1/8英寸 5/8英寸 1-1/4英寸 2-3/4英寸 3-3/4英寸 4-3/4英寸 5-3/4英寸
距离波幅 TB6308-X 1/4英寸 3/4英寸 1-3/4英寸
系列编号8FBH 3/8英寸 7/8英寸
灵敏度-分辨率
系列
TB6025-X 这个系列有9个ASTM E 127（7075铝）或ASTM E 428（全部其它材料）试块，包括3英寸处的1/64和2/64、以及在1/8英
寸、 1/4英寸、 3/8英寸、 1/2英寸、 3/4英寸、 1英寸、和1-1/2英寸处的5/64， 此外还包含1个ASTM E 317横向和竖向线性
试块，用于评价UT设备的灵敏度、入射面的分辨率及其横向和竖向的线性特性。
将工件编号中的“X”替换为以下所列试块材料对应的适当的编号：
1•=•1018钢
2•=•4340钢
4•=•7075-T6铝
5•=•304不锈钢
8•=•6-4钛
*包含硬木箱
距离-区域波幅
系列 TB6100-X
这个系列有10个ASTM E 127（7075铝）或ASTM E 428（全部其它材料）试块。基本配置为3英寸处的3/64； 1/8英寸、 1/4
英寸、 1/2英寸、 3/4英寸、 1-1/2英寸、 3英寸和6英寸处的5/64； 3英寸和6英寸处的8/64。这个系列用于确定盲区、灵敏度、
距离和区域波幅线性测量。
区域波幅系列 TB6200-X 这个系列有8个ASTM E 127（7075铝）或ASTM E 428（所有其它材料）试块。区域波幅系列的基本配置为3英寸处的
1/64、 2/64、 3/64、 4/64、 5/64、 6/64、 7/64和8/64平底孔。这个系列用于通过比较信号响应，确定缺陷尺寸和回波波幅之
间的关系。
距离波幅系列
编号： 3FBH
TB6303-X 这个距离波幅系列有19个ASTM E 127（7075铝）或ASTM E 428（所有其它材料）试块。所有平底孔的大小相同，但是在
金属中传播的距离分别为： 1/16英寸、 1/8英寸、 1/4英寸、 3/8英寸、 1/2英寸、 5/8英寸、 3/4英寸、 7/8英寸、 1英
寸、 1-1/4英寸、 1-3/4英寸、 2-1/4英寸、 2-3/4英寸、 3-1/4英寸、 3-3/4英寸、 4-1/4英寸、 4-3/4英寸、 5-1/4英寸、
和5-3/4英寸。这个系列用于通过比较得到的信号响应，确定金属距离与信号波幅的关系。
距离波幅 TB6305-X 1/16英寸 1/2英寸 1英寸 2-1/4英寸 3-1/4英寸 4-1/4英寸 5-1/4英寸
系列编号5FBH 1/8英寸 5/8英寸 1-1/4英寸 2-3/4英寸 3-3/4英寸 4-3/4英寸 5-3/4英寸
距离波幅 TB6308-X 1/4英寸 3/4英寸 1-3/4英寸
系列编号8FBH 3/8英寸 7/8英寸
灵敏度-分辨率
系列
TB6025-X 这个系列有9个ASTM E 127（7075铝）或ASTM E 428（全部其它材料）试块，包括3英寸处的1/64和2/64、以及在1/8英
寸、 1/4英寸、 3/8英寸、 1/2英寸、 3/4英寸、 1英寸、和1-1/2英寸处的5/64， 此外还包含1个ASTM E 317横向和竖向线性
试块，用于评价UT设备的灵敏度、入射面的分辨率及其横向和竖向的线性特性。
将工件编号中的“X”替换为以下所列试块材料对应的适当的编号：
1•=•1018钢
2•=•4340钢
4•=•7075-T6铝
5•=•304不锈钢
8•=•6-4钛
*包含硬木箱

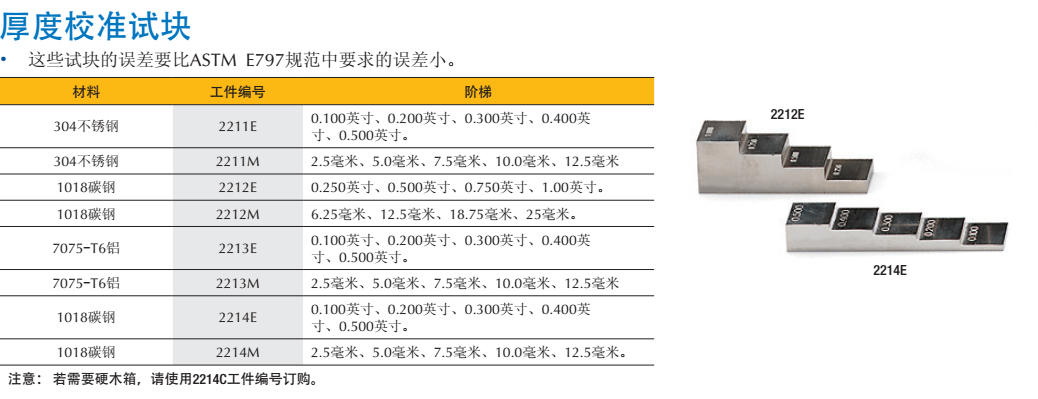

厚度校准试块
• 这些试块的误差要比ASTM E797规范中要求的误差小。
材料 工件编号 阶梯
304不锈钢 2211E 0.100英寸、 0.200英寸、 0.300英寸、 0.400英
寸、 0.500英寸。
304不锈钢 2211M 2.5毫米、 5.0毫米、 7.5毫米、 10.0毫米、 12.5毫米
1018碳钢 2212E 0.250英寸、 0.500英寸、 0.750英寸、 1.00英寸。
1018碳钢 2212M 6.25毫米、 12.5毫米、 18.75毫米、 25毫米。
7075-T6铝 2213E 0.100英寸、 0.200英寸、 0.300英寸、 0.400英
寸、 0.500英寸。
7075-T6铝 2213M 2.5毫米、 5.0毫米、 7.5毫米、 10.0毫米、 12.5毫米
1018碳钢 2214E 0.100英寸、 0.200英寸、 0.300英寸、 0.400英
寸、 0.500英寸。
1018碳钢 2214M 2.5毫米、 5.0毫米、 7.5毫米、 10.0毫米、 12.5毫米。
注意： •若需要硬木箱，请使用2214C工件编号订购。
• 这些试块的误差要比ASTM E797规范中要求的误差小。
材料 工件编号 阶梯
304不锈钢 2211E 0.100英寸、 0.200英寸、 0.300英寸、 0.400英
寸、 0.500英寸。
304不锈钢 2211M 2.5毫米、 5.0毫米、 7.5毫米、 10.0毫米、 12.5毫米
1018碳钢 2212E 0.250英寸、 0.500英寸、 0.750英寸、 1.00英寸。
1018碳钢 2212M 6.25毫米、 12.5毫米、 18.75毫米、 25毫米。
7075-T6铝 2213E 0.100英寸、 0.200英寸、 0.300英寸、 0.400英
寸、 0.500英寸。
7075-T6铝 2213M 2.5毫米、 5.0毫米、 7.5毫米、 10.0毫米、 12.5毫米
1018碳钢 2214E 0.100英寸、 0.200英寸、 0.300英寸、 0.400英
寸、 0.500英寸。
1018碳钢 2214M 2.5毫米、 5.0毫米、 7.5毫米、 10.0毫米、 12.5毫米。
注意： •若需要硬木箱，请使用2214C工件编号订购。
