38DL PLUS超声波测厚仪

38DL PLUS超声测厚仪：

性能高级、操作简便、坚固耐用、结果可靠

38DL PLUS测厚仪是一款开创超声测厚技术新时代的创新型仪器。这款手持式测厚仪可有效地适用于几乎各种超声测厚应用，而且与几乎各种双晶探头和单晶探头完全兼容。功能齐全的38DL PLUS测厚仪可用于各种应用，包括使用双晶探头对内壁腐蚀的管件进行的管壁减薄的测量，以及使用单晶探头对薄壁或多层材料进行的非常精确的壁厚测量。
38DL PLUS测厚仪的标准配置带有很多性能强大又易于使用的测量功能，以及许多专用于某些特定应用的软件选项。其密封机壳的设计符合IP67评级要求，可以在非常潮湿或暴土扬沙的严酷环境中正常操作。其彩色透反VGA显示屏无论在明亮的阳光下还是在无光的黑暗中都具有非常好的可视性。测厚仪的键区非常简洁，且符合人体工程学的要求，操作人员使用单手（左手或右手）操控键区，就可以轻松访问仪器的所有功能。

主要特性

  • 可与双晶探头和单晶探头兼容
  • 宽泛的厚度测量范围：0.08毫米到635毫米，具体可测厚度根据材料和所选探头而定
  • 使用双晶探头进行腐蚀测厚操作
  • 穿透涂层（THRU-COAT）和回波到回波测量功能，用于测量表面带有漆层和涂层的材料
  • 内部氧化层/沉积物软件选项
  • 对于所有探头，标准分辨率为0.01毫米
  • 在使用频率范围为2.25 MHz ～ 30 MHz的单晶探头时，高分辨率软件选项可进行分辨率为0.001毫米的厚度测量
  • 多层软件选项可同时对多层材料的各层进行厚度测量，最多可同时测量4层
  • 高穿透软件选项用于测量玻璃纤维、橡胶及厚铸件等具有高衰减性的材料
  • 厚度、声速和渡越时间的测量
  • 差分模式和缩减率模式
  • 时基B扫描模式；每次扫查可获得10000个可回顾的读数
  • 带有数字式滤波器的奥林巴斯高动态增益技术
  • 用于自定义V声程补偿的V声程创建功能
  • 设计符合EN15317标准

这款测厚仪为何与众不同？

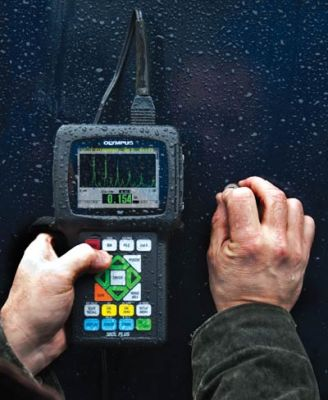

38DL PLUS测厚仪的设计宗旨是满足苛刻的应用要求，而且其机身坚固耐用，可在野外和生产现场的恶劣条件下正常工作。无论检测现场潮湿还是多尘，寒冷还是炎热，明亮或是黑暗，38DL PLUS都可以正常完成检测工作。如果您需要一款在正常情况下，不怕撞击，不怕坠落且坚固耐用的测厚仪器，那么，符合IP67评级标准、带有橡胶保护套的38DL PLUS正是您要寻找的仪器。

在恶劣环境中操作的性能

  • 袖珍型，仅重0.814公斤
  • 坚固耐用，设计符合IP67标准
  • 爆炸性气氛：可在国家防火协会规范（NFPA 70）500节I级2分段D组规定的爆炸性气氛环境中安全操作，并且通过了美军标准MIL-STD-810F方法511.4程序I中规定的测试。
  • 防撞击测试：通过了美军标准MIL-STD-810F方法516.5程序I中规定的测试，每轴6个循环，15 g，11 msec半弦波。
  • 振动测试：通过了美军标准MIL-STD-810F方法514.5程序I附录C图6中的测试，一般暴露：每轴1小时。
  • 宽泛的操作温度范围
  • 带有支架的橡胶保护套
  • 彩色透反VGA显示，带有室内和室外颜色设置，具有非常好的清晰度
38DL PLUS测厚仪

简便操作的设计理念

  • 简洁的键区，只用单手（左手或右手）即可操控仪器
  • 操作简便的用户界面，可直接访问所有功能
  • 内置和外置microSD存储卡的存储方式
  • USB和RS-232通讯端口
  • 可存储475000个厚度读数或20000个波形的字母数字式数据记录器
  • 可连接计算机或显示器的VGA输出
  • 默认/自定义的双晶探头设置
  • 默认或自定义的单晶探头设置
  • 密码保护功能可以锁住仪器的功能

户外显示设置，A扫描模式
室内显示设置，B扫描模式

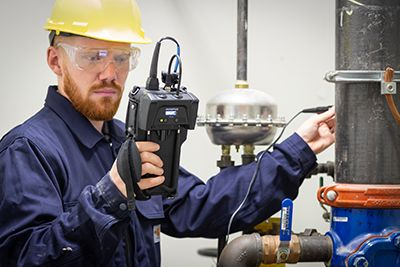

38-Link无线通信适配器

可选配的38-Link适配器，通过蓝牙（Bluetooth）技术或无线局域网连接方式，可以使操作人员在任何现有的38DL PLUS仪器和其它设备之间传送和接收数据。
38-Link适配器具有3种强大的无线通讯能力：
  • 与奥林巴斯科学云系统（OSC）进行无线通信
  • 通过蓝牙技术与奥林巴斯链接移动应用程序或其他相兼容的第三方应用程序进行通信
  • 通过蓝牙技术与可选配的Link-Wedge软件进行通信，以直接将厚度读数发送到运行Windows 10的PC机中的激活的Windows应用程序中。
要了解更详细信息，请参阅有关38-Link的博客文章，或下载38-LINK的产品宣传册。
*针对不同的地区，无线局域网和蓝牙适配器的提供情况会有所不同。要了解更详细的信息，请与您所在地的奥林巴斯销售代表联系。

数据记录器和PC机接口

38DL PLUS测厚仪带有一个功能齐全的内置双向字母数字式数据记录器，可方便地收集和传输厚度读数和波形数据。
  • 内置存储容量为475000个厚度读数，或20000个带有厚度读数的波形
  • 32位字符的文件名称
  • 20位字符的ID#（TML#）编码
  • 9种文件格式：增量型、序列型、带自定义点的序列型、2维栅格型、带自定义点的2维栅格型、3维栅格型、3维自定义型、锅炉型及手动型
  • 每个ID#（TML）编码可最多存储4个注释
  • 注释可存储到一个ID#编码上或存储到一系列ID#编码上
  • 内置和外置microSD存储卡
  • 可以在内置和外置microSD存储卡之间拷贝文件
  • 标准USB和RS-232通信
  • 单晶和双晶探头设置的双向传输
  • 机载统计报告
  • 机载DB栅格视图，使用3种可编辑的颜色
  • GageView接口程序通过USB或RS-232端口与38DL PLUS测厚仪通信，可以读取microSD存储卡上的数据，还可以在存储卡上写入信息
  • 可将内部文件以与Excel兼容的CSV（以逗号分隔值）格式直接导出到microSD存储卡中

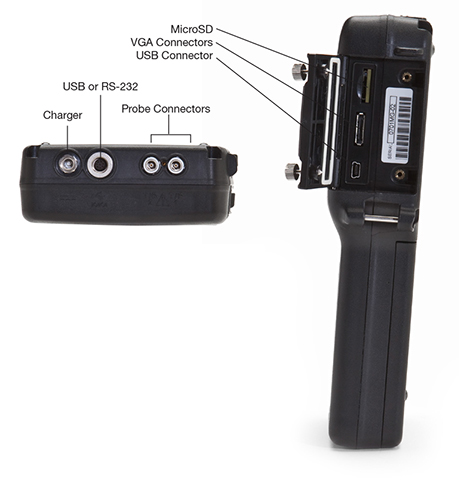

38DL PLUS超声测厚仪的侧视图

GageView

  • 基于Windows的GageView接口应用程序用于收集、创建、打印及管理来自38DL PLUS测厚仪的数据
  • 创建数据集和测量总结
  • 编辑所存数据
  • 显示数据集和测量总结文件，文件包含厚度读数、测厚仪设置值及探头设置值
  • 从测厚仪上下载厚度测量总结，或将厚度测量总结上传至测厚仪
  • 将测量总结导出到电子表格程序及其它程序中
  • 收集屏幕截图
  • 打印有关厚度、设置表格、统计及彩色栅格的报告
  • 升级操作软件
  • 下载和上传单晶和双晶探头的设置文件
  • B扫描回顾

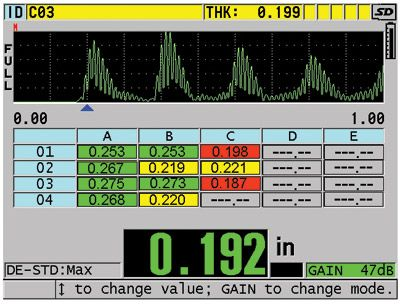

机载DB栅格视图，使用3种可编辑的颜色

标准配置

38DL PLUS数字式超声测厚仪，交流电源或电池供电，50 Hz ～ 60 Hz。
标准双晶探头的套装
  • 充电器/AC适配器（100 VAC、115 VAC、230 VAC）
  • 内置数据记录器
  • GageView接口程序
  • 试块和耦合剂
  • USB线缆
  • 橡胶保护套，带有仪器支架和颈挂带
  • 《用户手册》
  • 两年有限质保
测量功能：穿透涂层、穿透漆层回波到回波、EMAT兼容、最小值/最大值模式、两个报警模式、差分模式、B扫描、自动调用应用、温度补偿、平均值/最小值模式
测量双晶探头测量模式从激励脉冲后的精确延时到第一个回波之间的时间间隔。
穿透涂层测量模式利用单个底面回波（使用D7906-SM和D7908探头），测量金属的实际厚度和涂层厚度。
穿透漆层回波到回波测量模式在两个连续底面回波之间的时间间隔，不计漆层或涂层的厚度。
单晶探头测量模式模式1：激励脉冲与第一个底面回波之间的时间间隔。
模式2：延迟线回波与第一个底面回波之间的时间间隔（使用延迟线式或水浸式探头）。
模式3：在激励脉冲之后，位于第一个表面回波后的相邻底面回波之间的时间间隔（使用延迟线式或水浸式探头）。
氧化层模式：可选。
多层模式：可选。
厚度范围0.080毫米～635.00毫米，视材料、探头表面条件、温度和所选配置而定。
材料声速范围0.508 mm/μs～13.998 mm/μs
分辨率（可选择）低分辨率：0.1毫米
标准分辨率：0.01毫米
高分辨率（可选项）：0.001毫米
探头频率范围标准：2.0 MHz～30 MHz（-3 dB）
高穿透（可选项）：0.50 MHz～30 MHz（-3 dB）
一般规格工作温度范围-10°C～50°C
键区密封、以色彩区分功能的键盘，带有触感及声音反馈。
机壳防撞击、防水、装有密封垫的机壳；机壳上的接口密封。设计符合IP67标准。
外型尺寸（宽 x 高 x 厚）总体尺寸：125毫米x211毫米x46毫米
重量0.814公斤
电源AC/DC适配器，24 V；锂离子电池，23.760 Wh；或4节AA辅助电池。
锂离子电池供电时间工作时间：最少12.6小时，一般14小时，最多14.7小时。快速充电：2小时到3小时。
标准设计符合EN15317标准。
显示彩色透反VGA显示液晶显示，显示屏尺寸：56.16毫米 X 74.88毫米
检波全波、RF波、正半波、负半波
输入/输出USB1.0从接口。
RS-232有。
存储卡最大容量：2 GB外置microSD存储卡。
视频输出VGA输出标准。
内置数据记录器数据记录器38DL PLUS通过标准RS-232串口或USB端口识别、存储、回放、清除、传输厚度读数、波形图像和仪器配置信息。
容量475000个厚度测量读数，或20000个带厚度值的波形。
文件名称、ID编码及注释32位字符的文件名，20位字符的字母数字位码，每个位有四个注释。
文件结构9个标准的或自定义的用于特定应用的文件结构。
报告机载报告总结了数据统计、带有位置信息的最小值/最大值、最小值回顾、文件比较及报警报告。

软件选项

38DLP-OXIDE (U8147014)：使用编码激活的内部氧化层测量软件。
38DLP-HR (U8147015)：使用编码激活的高分辨率测量软件。
38DLP-MM (U8147016)：使用编码激活的多层测量软件。
38DLP-HP (U8147017)：使用编码激活的高穿透（低频）测量软件。

选购附件

38DLP/EW (U8778348)：3年保修。
1/2XA/E110 (U8767104)：用于E110-SB EMAT探头的滤波器适配器。
38-9F6 (U8840167)：RS-232线缆
38-C-USB-IP67 (U8800998)：USB线缆，用于符合IP67标准的密封操作。
38DLP/RFS (U8780288)：脚踏开关，厂内安装。
HPV/C (U8780124)：数字式卡尺线缆，用于在测量声速时进行厚度输入。
38DLP-V-CC (U8840172)： 数字式卡尺线缆。
EPLTC-C-VGA-6 (U8840035)：VGA输出线缆。
MICROSD-ADP-2GB (U8779307)：2 GB外置microSD存储卡。
