EPOCH 1000I超声波相控阵探伤仪

EPOCH 1000系列*

EPOCH 1000是一款高级常规超声探伤仪，可在授权的奥林巴斯服务中心为其升级，使其具有相控阵成像功能。其主要性能如下：符合EN12668-1标准，37个数字式接收器滤波器选项，6 kHz脉冲重复频率的高速扫查。

了解其新添功能：

焊缝覆盖
编码C扫描

EPOCH 1000系列数字式超声探伤仪将常规便携式探伤仪的高级性能和相控阵成像能力结合在一起。EPOCH 1000、1000 iR及1000 i仪器的新型机身结构横宽竖窄，配有全VGA显示屏和用于参数调节的飞梭旋钮和浏览箭头键区，且完全符合EN12668-1标准。EPOCH 1000系列的高级常规超声性能在EPOCH 1000 i中得到了加强，因为这款仪器内置有相控阵成像功能。

主要特性

配有相控阵成像套装功能
符合EN12668-1标准
37个数字式接收器滤波器选项
6 kHz脉冲重复频率，用于高速扫查
编码或时基C扫描选项
自动相控阵探头识别功能
为所有聚焦法则完成直观的楔块延迟和灵敏度校准
可编程模拟/报警输出
设计符合IP66环境评级标准
横宽竖窄的机身设计，装有可对参数进行调整的浏览键区和旋转飞梭
数字式高动态范围接收器
阳光下可读的全VGA显示屏
ClearWave视觉增强软件包，用于对常规A扫描进行解读
SureView显示功能
参考光标和测量光标
标准动态DAC/TVG
标准机载DGS/AVG

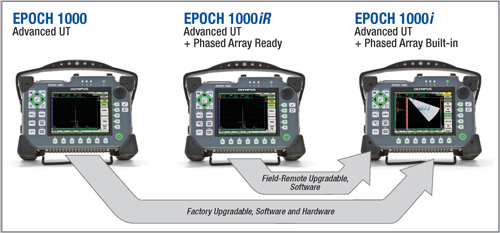

三种仪器配置水平，满足多种检测需要

EPOCH 1000
高级UT

EPOCH 1000是一款高级常规超声探伤仪，可在授权的奥林巴斯服务中心为其升级，使其具有相控阵成像功能。

EPOCH 1000 iR
高级UT + 相控阵（如选购，可即刻使用）

EPOCH 1000 iR具有与EPOCH 1000相同的超声缺陷探测性能，并可以远程激活的方式在工作现场被轻松升级为带有相控阵功能的仪器。

EPOCH 1000 i
高级UT + 内置相控阵功能

EPOCH 1000 i的标准配置不仅具有与 EPOCH 1000相同的高级超声探伤性能，而且还配备了内置的相控阵成像软件包。

主要行业和应用

一般焊缝检测
裂纹探测与定量
电力生产行业中的检测
AWS D1.1/D1.5焊缝检测
铸件和锻件的缺陷检测
DGS/AVG缺陷定量
在线检测
复合材料的分层和缺陷检测
航空航天工业制造和维护中的检测
汽车和运输工业中的检测

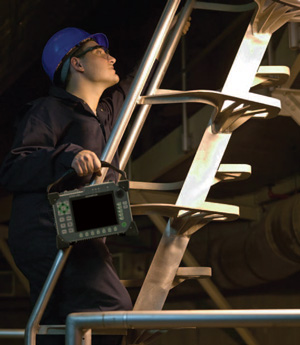

坚固耐用、携带方便，可在严酷的检测环境中正常工作

EPOCH 1000系列仪器的设计符合IP66环境评级标准。这些仪器通过了撞击测试和震动测试，并通过了在爆炸性气氛和在宽泛的温度范围内操作的测试。测试证明这些仪器均可以在恶劣的检测条件下正常工作。EPOCH 1000系列仪器的其它主要物理特性如下：

宽屏、全VGA（640 × 480）分辨率、彩色、透反显示，在幽暗或明亮的光线条件下，都可使用户观察到清晰的屏幕图像。
结实的橡胶把手，便于携带。
安装在仪器上的D型环坚固耐用，便于将仪器吊挂在胸前使用。
前、后支架便于将仪器放置于桌面上观看，或者将其倾斜较大角度观看。
USB客户端口和主机端口，用于与PC机通讯、直接打印，以及与其它外围设备通信。
VGA输出，用于讲座、培训、远程仪器监控。
可编程模拟输出、报警输出及RS-232通信。
标准内置可充电锂离子电池。

机载存储器与报告生成

EPOCH 1000系列仪器具有文件与数据库传输、图像捕获及生成基本报告这些机载性能。这样，用户除了可在仪器上观察实时图像以外，这些机载性能还为用户提供了多种访问以前所存数据的方式。

闪存卡（CF）与USB记忆棒这两种可插拔存储器可用于导出图像和报告。每台EPOCH 1000系列仪器都随机装有一个闪存卡。

仪器的数据记录器

高级数据记录器的设计目的是方便捕获数据，以生成包含图像、测量值及校准信息的报告。数据记录器既包含检测文件，也包含一些专用的校准文件。在需要快速调整设置时，可以迅速调用这些校准文件。在需要快速生成报告时，可以使用带有完整数据的检测文件，也可以使用带有基本图像及捕获测量值的检测文件。数据记录器中还包含一些高级文件类型，用于多种腐蚀检测应用。

文件和数据库的传输

仪器完整的数据库可被备份到一个USB记忆棒中，并可在任何EPOCH 1000系列仪器中得到恢复。单个文件也可被复制到USB记忆棒中，以在仪器之间进行文件传输。

图像捕获

可以使用可插拔存储方式（CF或USB）捕获并导出仪器的实时屏幕。还可创建特定的文件类型，以方便所存文件图像的导出，然后用于各种类型的报告中。

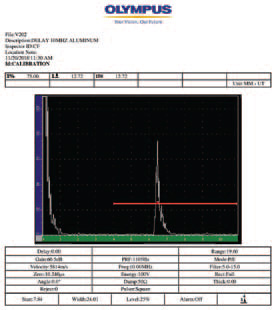

生成报告的能力

EPOCH 1000系列仪器与其前代产品相比，具有更为完善的生成报告的能力，可以多种不同的格式动态输出信息。可以在仪器中根据所存数据文件创建报告，并将报告以HTML格式传送到适当的存储目标地址（CF或USB）。根据报告所要求的特定信息，用户可以选择两种报告类型的一种。用户还可以导入自定义徽标，替代报告页眉中的Olympus徽标。

技术规格
格式	HTML
类型	总结型（只包含测量数据）数据型（包含完整的设置及波形）
页眉徽标	可自行定义（bmp、jpg、png格式）

PC机数据管理及报告生成

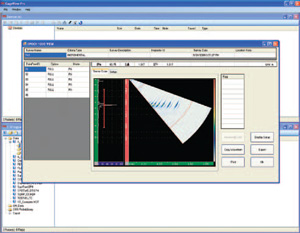

GageView Pro数据软件

EPOCH 1000系列仪器与奥林巴斯标准便携式仪器的PC机接口程序GageView Pro完全兼容。通过GageView Pro接口程序，操作人员可下载所存的数据，查看、导出或备份这些数据，还可以生成包含设置参数、测量数据和波形的报告。可以使用USB记忆棒在GageView Pro软件中直接查看数据库备份文件，而无需将EPOCH 1000系列仪器连接到PC机。使用这个软件还可以进行文件备份、数据回顾及生成仪器文件的报告，而无需从工作现场中移出仪器。这个软件程序还包含其它一些工具，如；仪器固件升级功用等。

特性

下载保存的检测数据及设置文件。
在PC机中查阅设置信息和测量数据。
将测量数据和校准数据导出到普通电子数据表程序。
备份仪器中的校准和检测数据。
升级仪器固件。
生成包含设置参数、测量数据和波形的报告。
通过仪器数据库的备份文件访问所存数据。

附件

EPOCH 1000系列仪器带有很多可选附件。使用这些附件有助于充分利用仪器的各种功能。

EPXT-C-VGA-6（U8779019）：VGA输出线缆
EP4P/C-USB-6（U8840084）：USB客户端线缆
EP1000-C-RS232-6（U8779197）： RS-232通信线缆
EP1000-C-26OUT-6（U8779018）：硬件I/O线缆（报警输出触发）
EP1000-C-9OUT-6（U8779017）：硬件I/O线缆（模拟输出）
EP4/CH（U8140055）：胸挂带
EPXT-EC-X：外置电池充电器
EPXT-BAT-L（U8760021）：额外电池（锂离子）
EP1000-TC-S（U8764078）：小运输箱
EP1000-TC-L（U864079）：大运输箱

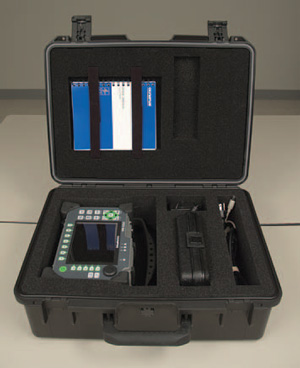

小运输箱（工件编号：EP1000-TC-S）

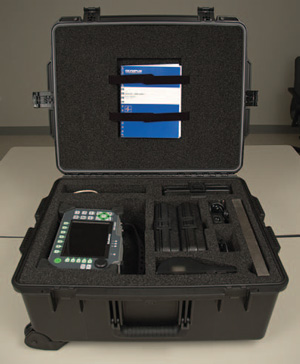

大运输箱（工件编号：EP1000-TC-L）

*在您的国家可能不售卖这款产品。要了解更多信息，请与您所在地的奥林巴斯销售代表联系。

一般技术规格	外型尺寸（宽 x 高 x 厚）	252 mm x 177 mm x 107 mm
	重量	3.67公斤，包括锂离子电池。
	键区	英文、国际符号、日语、中文
	语言	英语、西班牙语、法语、德语、日语、汉语、俄语、意大利语、波兰语
	探头接口	BNC接口，或No. 1 LEMO接口
	数据存储	机载多达10,000个带波形的ID编码，标准4 GB闪存卡（可插拔）
	电池类型	单个锂离子电池，可充电，标准型
	电池工作时间	8小时（常规UT模式）；7小时（相控阵模式）
	电源要求	AC主电源：100 VAC～120 VAC、200 VAC～240 VAC，50 Hz～60 Hz
	待机状态	待机时间在15分钟到120分钟之间可调，可节省50 %的电池耗电量。
	显示器类型	全VGA（640 x 480像素）透反彩色LCD显示，更新速率为60 Hz。
	显示屏尺寸（宽 x 高，对角线）	132.5 mm x 99.4 mm，165.1 mm
输入/输出	USB接口	1个USB客户端口，3个USB主机端口
	RS-232	有
	视频输出	VGA输出标准
	模拟输出	4个模拟输出，可选1V/10V全标度、最大4 mA
	报警输出	6个报警输出，5V TTL，10 mA
	触发器I/O	触发器输入为5V TTL；触发器输出为5 V TTL，10 mA
	编码器输入	双轴编码器线（正交）
环境评级	IP评级	设计符合IP66要求。
	爆炸性气氛	通过美军标准MIL-STD-810F方法511.4程序1中规定的测试。爆炸性气氛为NFPA 70，500节I级2分段D组中定义的气氛。
	防撞击测试	通过IEC 600689-2-27的防撞击测试，60 g，6 μs半正弦，共18轴。
	防振动测试	通过了IEC 60068-2-6的正弦振动测试，5 Hz～150 Hz，2 g的位移振幅，20个振动周期。
	工作温度	-10° C～50° C
	电池存储温度	-20° C～60° C
	电池充电温度	0° C ～40° C
EPOCH 1000i相控阵技术规格	聚焦法则	61个
	物理探头	64个晶片
	虚拟探头	16个晶片
	视频滤波	关闭、低、高
	显示模式	A扫描、S扫描、线性扫描、C扫描、带图像的A扫描
	图像更新速率	所有A扫描的更新速率为60 Hz；所有图像的更新速率为20 Hz。

脉冲发生器
	EPOCH 1000、EPOCH 1000iR 、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
脉冲发生器类型	可调方波
PRF	5 Hz～6000 Hz，增量为5 Hz。	手动可调。最大为1520 Hz。
能量设置	50 V～475 V，增量为25 V。	40 V或80 V
脉冲宽度	25 ns～5000 ns（0.1MHz）范围内可调，利用PerfectSquare技术。	40 ns～1000 ns可调，利用PerfectSquare技术。
阻尼	50、100、200、400 Ω	不适用
脉冲发生器延迟	不适用	0～10 µs，分辨率为2.5 ns。

接收器
	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
增益	0 dB～110 dB	0 dB～80 dB
最大输入信号	20 Vp-p	每个通道为250 mVp-p。
接收器输入阻抗	400 Ω ± 5%	50 Ω ± 10%
接收器带宽	0.2～26.5 MHz，-3 dB	0.5～12.5 MHz，-3 dB
接收器延迟	不适用	0～10 µs，分辨率为2.5 ns。
数字滤波器设置	标准滤波器设置（通过EN12668-1测试，并符合EN12668-1要求）：7个滤波器；高级滤波器设置（未经EN12668-1测试）：30个滤波器。	6个滤波器
检波	全波、正半波、负半波、射频波
抑制	0%～80%满屏高，带有可视警告。
波幅测量	0%~110%满屏高，分辨率为0.25%。
测量速率	在所有模式下，相当于PRF。

校准
	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
自动校准	• 声速、零位偏移 • 垂直声束（第一个底面回波，或回波到回波） • 角度声束（声程或者深度）	• 声速、零位偏移、灵敏度 • 声程或深度（零位偏移）
检测模式	脉冲回波、双晶或穿透	脉冲回波
单位	毫米、英寸、微秒
范围	3.33 mm～26,806 mm，钢中纵波声速。	61个聚焦法则，3.33 mm～390.9.5 mm，在5900个m/s
声速	635 m/s～15240 m/s
零位偏移	0 µs～750 µs	不适用
显示延迟	-59 mm～25,400 mm	0到最大范围
折射角度	0°～85°，增量为0.1°。	61个角度聚焦法则，增量为0.5°、1.0°、1.5°或2.0°，在-80°～+80°范围内可调。

闸门
	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
测量闸门	2个完全独立的闸门，用于波幅和渡越时间的测量。
测量模式	声程	声程、深度
界面闸门	可选，带有闸门1和闸门２跟踪	不适用
闸门起点	在整个显示范围内可变。
闸门宽度	在从闸门起点到显示范围的终点区域内可变。
闸门高度	在2%～95%满屏高范围内可变。
报警	• 正阈值和负阈值 • 最小深度	• 正阈值和负阈值（针对所选聚焦法则） • 最小深度（针对所选聚焦法则）
参考光标	2个用于Ａ扫描的参考光标	2个用于Ａ扫描的参考光标；４个用于图像的参考光标

测量
	EPOCH 1000、EPOCH 1000iR、EPOCH 1000i （常规UT模式）	EPOCH 1000i （PA模式）
显示的测量值	6个位置（手动或自动选择）
闸门1	厚度、声程、投射、深度、波幅、渡越时间、最小/最大深度、最小/最大波幅
闸门2	与闸门1相同
界面（IF）闸门（可选）	厚度	不适用
回波到回波	标准。在闸门2-1、闸门2-IF、闸门1-IF之间选择。
其它测量	DGS/AVG的上冲值（dB）、DGS/AVG的ERS（等效反射体大小）、AWS D1.1/D1.5定级（D值）、抑制值
DAC/TVG	标准
DAC点	多达50个点，110 dB动态范围	多达20个点，40 dB动态范围
特殊DAC模式	20 %～80 % DAC、自定义DAC（多达6条曲线）	不适用
TVG表	多达50个点，110 dB动态范围，在所有PRF设置下都与IF闸门兼容。	多达20个点，40 dB动态范围
曲面校正	标准。角度声束测量中，对管材或棒材的外径校正。
