FOCUS PX超声波相控阵探伤系统
FOCUS PX超声波相控阵探伤系统
用于要求很高的检测的相控阵仪器设备

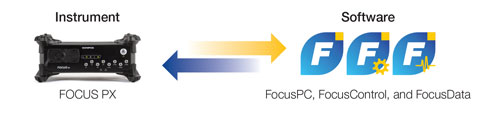

奥林巴斯为用户提供了一套完整的高级相控阵集成解决方案,可以满足用户十分苛刻的要求。这项解决方案包含了FOCUS PX,一种性能强大且可扩展搭建的采集单元;FocusPC,一种强大的数据采集和分析软件程序;两个软件开发包(SDK):FocusControl和FocusData,可使用户基于自己的应用自行定制软件界面,并通过FocusPC控制检测过程,实现全自动检测操作。
FOCUS PX仪器
优质的信号质量
FOCUS PX采用最新的奥林巴斯技术,可为用户提供质量上乘的相控阵信号,从而很大地改进了信噪比性能。达到
12 dB
信噪比改进水平
高达
4个
专用的UT通道

具有扩展性且检测性能强大

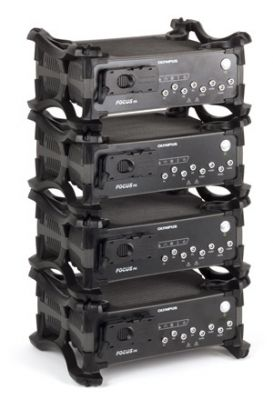

FOCUS PX体现了最新的相控阵技术,在要求很高的检测应用中,可以很大地增强检测性能,提高检测速度。用户可以同时最多使用4台FOCUS PX单元,这样不仅很大地增加了检测速度,而且还加强了高级多探头配置的效果。
高达
4台
同时使用的FOCUS PX
高达
30 MB/s
的数据传输速率
快速编程
优化的FOCUS PX通信过程很大地降低了编程时间,从而最大程度地降低了检测周期时间,增长了操作人员的经验。
坚固耐用
FOCUS PX是一款坚固耐用的单元,可以整合到艰苦生产条件下的检测系统中。其设计符合IP65评级标准,其外壳带有许多可优化散热性能的翅片。
高达
40 °C
工作温度
符合评级标准
IP65
易于整合
FOCUS PX的保护套可被方便地拆下来,这样用户可以利用其露出的4个螺钉孔,将单元直接安装到扫查器或检测系统上。

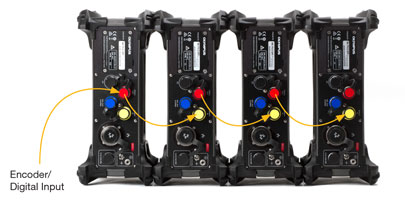

简单的连线操作
用户通过一种简单的线缆配置,可以使多台FOCUS PX单元互相同步。这样可使一台单元接收到所有I/O信号,从而减少了连线操作,并很大地简化了总体整合过程。

便于安装
用户不仅可以方便快速地安装FOCUS PX,还可以将其放置在离探头非常近的位置,从而不仅可降低连线的复杂性,还可优化信号的质量。
单元上有4个螺钉孔,可以直接将单元装配到任何检测扫查器上。
技术规格

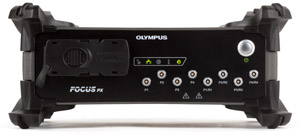

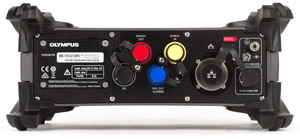

前 后
相控阵通道 | 16:64PR: 64 16:128PR/32:128PR: 128 |
---|---|
脉冲发生器的数量 | 16:64PR/16:128PR: 16个连续晶片 32:128PR: 32个连续晶片 |
常规UT通道 | 4个专用的UT通道 (8个接口,用于脉冲回波和一发一收配置) |
数据采集速率 | 高达30 MB/s(一台FOCUS PX) 高达60 MB/s(2台到4台FOCUS PX) |
采集速度 | 每秒高达20000个12比特A扫描,每个A扫描含750点 |
波幅分辨率 | 8比特 / 12比特 |
A扫描样本的最大数量 | 16380 |
实时数据压缩 | 1:2000比率 |
检波 | 全波、正半波、负半波、射频波 |
滤波 | 数字式带通、高通、低通滤波器 |
电压 | PA:4 V, 9 V, 20 V, 40 V, 80 V和115 V UT:50 V, 100 V和190 V |
增益 | PA:80 dB(46 dB模拟 + 34 dB数字) UT:120 dB(数字) |
脉冲宽度 | PA:30 ns ~ 500 ns(步距为2.5 ns) UT:30 ns ~ 1000 ns(步距为2.5 ns) |
带宽(-3 dB) | PA:0.6 MHz ~ 17.8 MHz UT:0.25 MHz ~ 28 MHz |
声束数量 | 高达1024 |
脉冲重复频率(PRF) | 1 Hz ~ 20 kHz |
实时平均 | PA:1, 2, 4, 8, 16 UT:1, 2, 4, 8, 16, 32, 64 |
闸门数量 | 4个用于探测;1个用于同步 |
编码器 | 双轴(正交、时钟方向) |
网络端口 | 1000BASE-T |
尺寸大小(宽 x 高 x 厚) 带有保护套时 | 30.7 cm × 13.5 cm × 23.6 cm (12 in. × 5.3 in. × 9.3 in.) |
尺寸大小(宽 x 高 x 厚) 不带保护套时 | 27.6 cm × 9.2 cm × 23.1 cm (10.9 in. × 3.6 in. × 9.1 in.) |
重量 带有保护套时 | 4.8 kg (10.5 lb) |
重量 不带保护套时 | 4.2 kg (9.2 lb) |
IP评级 | IP65 |
