NORTEC 600涡流探伤仪
NORTEC 600涡流探伤仪
Olympus在这款袖珍便携、坚固耐用的新型NORTEC 600仪器中汇集了高性能数字电路和涡流探伤方面的十分先进技术。NORTEC 600带有清晰明快的5.7英寸VGA显示屏，并具有真正的全屏模式，在多数光线条件下都可以呈现可见度很高、对比效果很好的涡流信号。
NORTEC 600重新设计的界面借用了前代NORTEC产品直观的、利用旋钮操作的浏览方式，并将这种方式与其它广受欢迎的Olympus仪器所使用的简洁菜单结构和高效率的快捷键方式结合在一起。NORTEC 600有4种用途广泛的型号，具有大量的创新型功能，其中包含应用选择菜单、多合一显示、实时读数，以及冻结模式下的信号校准，从而可以保证任何水平的操作人员都能迅速、轻松地完成检测。
性能可靠、坚固耐用
NORTEC 600仪器的机壳已经过实地验证，非常坚固耐用，可以在条件恶劣的野外环境中正常操作。由于NORTEC 600的机壳具有抵御十分恶劣天气的耐用性能，因此可以保证用户顺利完成任何涡流检测工作。
主要特性
- 设计符合IP66要求
- 符合EN-15548标准
- 长时电池操作时间（长达10小时）
- 5.7英寸明亮的VGA显示屏
- 所有显示模式下的全屏选项
- 用于旋转扫查器模式的经过改进的滤波器
- 带有预置的应用选项的直观的界面
- 所有设置配置页
- 10 Hz到12 MHz的宽泛的频率范围
- 自动内部平衡（BNC接口）
- 最多有两个实时读数
- 真正的自动混合功能
- 存储容量高达500个文件（程序和数据）
- 机载文件预览
便携轻盈

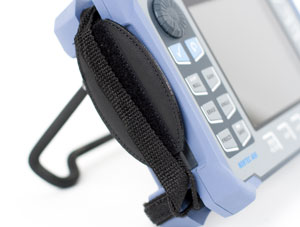

NORTEC 600仅重1.6公斤，且装有由厂家安装的手腕带。手腕带有助于操作人员直接使用拇指控制按键，从而为操作人员提供了手持式仪器真正的多功能特性。
多用性与兼容性
4种型号，可满足用户的所有需求
NORTEC 600有4种用途广泛的仪器型号，可以满足用户各种各样的检测需求。从基本型号开始，每种型号仪器都比前一种解锁了更多可用的功能。为更大程度地方便用户，我们还可以为用户远程解锁更多其它功能。
| 支持的功能或模式 | N600（基本） | N600C（电导率） | N600S（扫查器） | N600D（双频） |
| 冻结模式下的信号校准 | √ | √ | √ | √ |
| 实时读数 | √ | √ | √ | √ |
| 应用选择 | √ | √ | √ | √ |
| 多合一显示 | √ | √ | √ | √ |
| PowerLink探头支持 | √ | √ | √ | √ |
| 电导率和涂层厚度的测量 | √* | √ | √ | |
| 旋转扫查器 | √ | √ | ||
| 双频和混合 | √ | |||
| *包含1个电导探头9222340 [U8690027]、标准试块9522103 [U8880111]，以及校准垫片0320806 [U8840160]。 | ||||

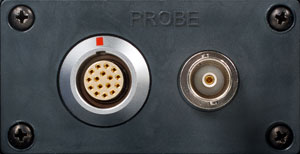

两个探头接口
NORTEC 600的所有型号都配有标准的LEMO 16针通用接口，以及用于绝对探头的BNC接口。用户只需在仪器界面中简单地选择适当的接口即可。连接了BNC接口时，仪器具有自动内部平衡功能，从而省去了费事的人为平衡操作。
16针LEMO接口还支持PowerLink NORTEC技术，这个技术可以进行自动探头识别，并带有仪器预置功能，可对仪器进行更快的设置。
与当前检测程序和其它制造商的检测程序相兼容。
为简化检测操作，NORTEC 600包含所有在现存的NORTEC特定检测程序中使用的传统模式和布局，以及那些被很多其它设备制造商所使用的模式和布局。标准阻抗图视图、扫频模式（带状图）、分屏显示、可调整平衡点、十字准线、改进的滤波器响应、参考信号显示，以及其它多个有用的功能都包含在NORTEC 600的套装中。
NORTEC 600的附件包含各种线缆和适配器，如：12针LEMO、11针Fischer等类型，从而可与很多其它探头和旋转扫查器制造商的产品相兼容。适当的适配器或扫查器线缆可以使操作人员仅使用现有的探头就可利用NORTEC 600仪器所有出色的性能，而无需花费重金购买其它探头和附件。
呈现工业领域中十分明亮的显示图像

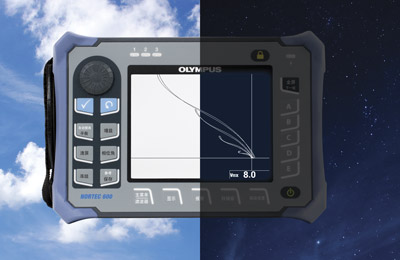

明亮的VGA显示
NORTEC 600是便携式涡流探伤仪市场上拥有十分明亮显示图像的仪器之一。得益于其5.7英寸VGA显示屏的独特亮度、分辨率及清晰度，用户从远处就可以判读屏幕上的涡流信号。用户可以选择彩色荧屏设置，因此，无论在室内还是在室外使用NORTEC 600，屏幕上的图像都会同样清晰、容易判读。

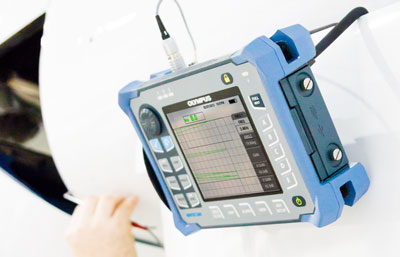

真正的全屏显示
NORTEC 600令人印象深刻的VGA显示屏不仅宽大、明亮，而且新添了一个全屏模式。用户只需触摸一下按键，即可激活这个全屏模式。
全屏模式存在于所有应用和所有显示模式中，在延长的时段中读取信号时，这个功能会真正地方便用户的操作。
根据所拥有的NORTEC 600型号仪器，用户可以选择以下显示：
- 单阻抗图
- 双阻抗图
- 扫频图（带状图）
- 分屏显示（扫频 + 阻抗）
- 瀑布
- 多合一显示，可最多显示3个可配置的轨迹
NORTEC 600与检测系统的整合过程非常简便

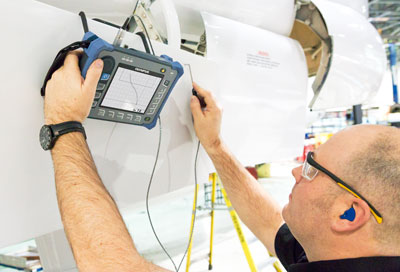

NORTEC 600仪器可与任何整合性涡流检测系统天衣无缝地结合在一起使用。NORTEC 600仪器具有很多软件和硬件功能，可以确保仪器在工业环境中与整个检测系统一起进行一致性的探伤操作。NORTEC 600技术规格和功能的设计考虑到了积分电路的存在。
- 设计符合IP66要求
- -10°C到50°C的操作温度范围
- 持续平衡滤波器
- 带有扫频报警的带状图视图
- 6 kHz的测量速率
- 从NORTEC PC机进行远程控制
- 报警输出
- 模拟输出
- 数字式输入
| 机壳 | 外形尺寸 （宽 × 高 × 厚） | 236 mm × 167 mm × 70 mm |
|---|---|---|
| 重量 | 1.7公斤，包括锂离子电池。 | |
| 标准或指令 | EN-15548、CE、WEEE、FCC（美国）、IC（加拿大）、RoHS（中国）、RCM（澳大利亚和新西兰）。 | |
| 电源要求 | AC主电源：100 VAC ～ 120 VAC、200 VAC ～ 240 VAC，50 Hz ～ 60 Hz。 | |
| 输入与输出 | 1个USB 2.0外围设备端口、1个标准VGA模拟输出端口、1个带有6个模拟输出的15针I/O端口（公口）、3个报警输出。 | |
| 环境条件 | 操作温度 | –10 °C ～ 50 °C |
| 存储温度 | 0°C ～ 50°C（带电池）；-20°C ～ 70°C（不带电池）。 | |
| IP评级 | 设计符合IP66标准的要求。 | |
| 电池 | 电池类型 | 单个锂离子充电电池，或可选AA型碱性电池（可装8个电池的电池盒）。 |
| 电池供电时间 | 标准操作，10个小时；使用旋转扫查器的操作，6到8小时。 | |
| 显示 | 显示屏尺寸 （宽 x 高，对角线） | 117.4 mm × 88.7 mm, 146.3 mm |
| 显示器类型 | 全VGA（640 x 480像素）彩色透反LCD（液晶显示） | |
| 屏幕模式 | 正常或全屏，8个彩色荧屏设置。 | |
| 栅格和显示工具 | 5种栅格选项；十字准线（仅单轨迹显示）。 | |
| 连通性与内存 | PC机软件 | NORTEC PC机软件，包含在基本NORTEC 600套装中。 用户可以在NORTEC PC机软件中查看保存的文件，还可以通过软件打印报告。 |
| 数据存储 | 最多可存储时长120秒的500个轨迹，带有可由用户选择的机载预览功能。 | |
| 界面 | 语言 | 英语、西班牙语、法语、德语、意大利语、日语、汉语、俄语、葡萄牙语、波兰语、荷兰语、捷克语、匈牙利语、瑞典语和挪威语。 |
| 应用 | 应用选择菜单，有助于用户进行快速方便的配置。自动提离键。 | |
| 实时读数 | 最多可以选择两个表现测量信号特点的实时读数（可在5种波幅测量和1种相位角测量读数中选择）。 | |
| 涡流技术规格（所有NORTEC型号）> 探头类型 | 绝对和差分探头，桥式或反射式配置。仪器不仅与NORTEC PowerLink探头完全兼容，还与其它主要探头和附件供应商的产品兼容。 | |
| 涡流技术规格（所有NORTEC型号）> 探头连接器 | 16针LEMO和BNC连接器，在使用BNC接口时，具有内置自动平衡功能（绝对探头）。 | |
| 涡流技术规格（所有NORTEC型号）> 频率范围 | 10 Hz ～ 12 MHz | |
| 涡流技术规格（所有NORTEC型号）> 增益 | 0 dB ～ 100 dB，增量为0.1或1 dB。 | |
| 涡流技术规格（所有NORTEC型号）> 旋转 | 0° ～ 359.9°，增量为0.1°或1°。 | |
| 涡流技术规格（所有NORTEC型号）> 扫频 | 每个分区在0.005 s到10 s之间可变。 （细栅格模式下总共有13.3个分区）。 | |
| 涡流技术规格（所有NORTEC型号）> 滤波器 | 低通：10 Hz ～ 2000 Hz，以及宽带。高通：关闭，或5 Hz ～ 1000 Hz，用户可以选择持续显示“数字6”或“数字8”形状的滤波器类型。持续平衡（低频高通滤波器）：0.2 Hz、0.5 Hz、1.0 Hz。 | |
| 涡流技术规格（所有NORTEC型号）> 探头驱动 | 低、中、高（2 V、5 V、8 V）。 | |
| 涡流技术规格（所有NORTEC型号）> 显示清除、余辉保留 | 显示清除（0.1秒到60秒），余辉保留（0.1秒到10秒） | |
| 涡流技术规格（所有NORTEC型号）> 可用报警类型 | 3个同时报警。可以选择以下项目：框形（长方框）、极性（圆形）、扇形（饼形）、扫频（时基）、电导率和涂层厚度。 | |
| 电导率（NORTEC 600C、NORTEC 600S和NORTEC 600D）> 频率 | 60 kHz或480 kHz | |
| 电导率（NORTEC 600C、NORTEC 600S和NORTEC 600D）> 数字电导率技术规格 | 数字电导率显示范围，从0.9%到110% IACS，或从0.5到64 MS/m。精确度，在0.9%到65% IACS范围内误差为±0.5% IACS，在62%以上时，误差为±1.0%。符合或超过BAC 5651技术规格的要求。 | |
| 电导率（NORTEC 600C、NORTEC 600S和NORTEC 600D）> 非导电性涂层厚度 | 可测量的非导电性涂层厚度的范围为0 mm到0.648 mm。在0 mm到0.64 mm的范围内，误差为0.025 mm（±0.001 in.）。 | |
| 扫查器（NORTEC 600S和NORTEC 600D）> 扫查器的兼容性 | 可与Olympus扫查器（MiniMite、SpitFire、RA-2000和PS-5），以及其它主要供应商的扫查器一起使用，扫查器转速为120 RPM到3000 RPM。 | |
| 双频（NORTEC 600D）> 频率调整（双频模式） | 两个完全独立的频率，可在同一次触发下同时操作。 | |
| 双频（NORTEC 600D） | 混频选项 | F1 - F2、F1 + F2，以及自动真实混合。 |
标准套装件
NORTEC 600具有以下所有配置：
型号：基本、电导率（C）、扫查器（S）及双频（D）
电源线：可提供多于11种型号的电源线（用于DC适配器）
键区和说明标签：英文、国际符号（图标）、中文或日文
《简易入门说明书》：备有多达9种语言版本
所有NORTEC 600型号都包含的项目*：带有厂家安装的手腕带的NORTEC 600仪器、《简易入门说明书》、厂家证书、硬运输箱、带电源线的DC充电器、锂离子电池、AA电池盒、USB通讯线缆、microSD存储卡和适配器、以及NORTEC PC机软件和存有产品手册的光盘。
*根据您所在地区的不同，标准套装件可能会有所不同。要了解详细情况，请联系您所在地的经销商。
仅为NORTEC 600C型号提供的额外项目：19 mm、60 kHz的电导率探头；电导率校准标准试块（一套两个：29%和59%）；以及校准垫片。
