TOFD探头
TOFD探头

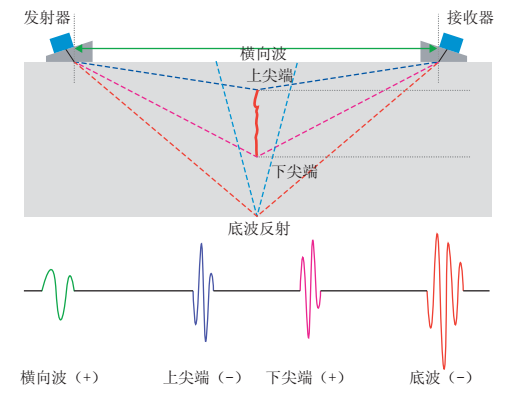

我们的衍射时差探头是一种高阻尼纵波探头,可在富有挑战性的TOFD应用中提供极好的分辨率。这些高灵敏度复合晶片宽带探头的频率范围为2.25 MHz~15 MHz,尺寸范围为3毫米(0.25英寸)~12毫米(0.50英寸)。这些探头与可在钢中生成折射纵波的专用TOFD楔块一起使用。

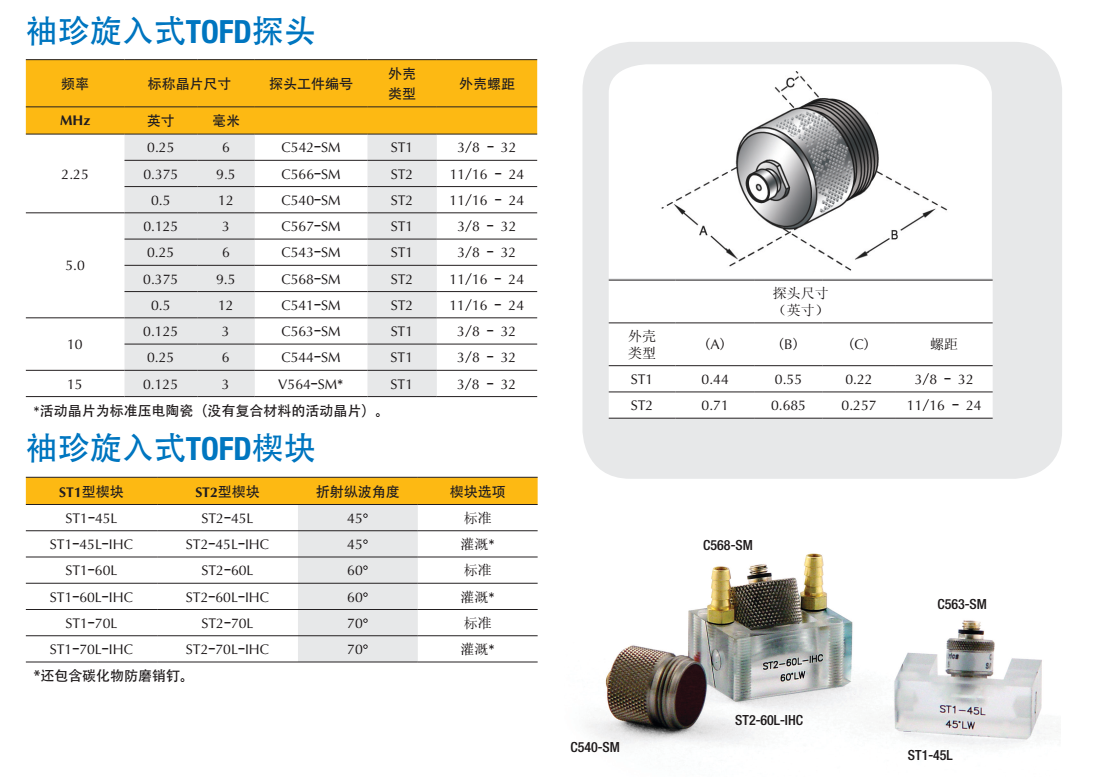

袖珍旋入式toFd探头
频率 标称晶片尺寸 探头工件编号 外壳•
类型 外壳螺距
MHz 英寸 毫米
2.25
0.25 6 C542-SM ST1 3/8 - 32
0.375 9.5 C566-SM ST2 11/16 - 24
0.5 12 C540-SM ST2 11/16 - 24
5.0
0.125 3 C567-SM ST1 3/8 - 32
0.25 6 C543-SM ST1 3/8 - 32
0.375 9.5 C568-SM ST2 11/16 - 24
0.5 12 C541-SM ST2 11/16 - 24
10
0.125 3 C563-SM ST1 3/8 - 32
0.25 6 C544-SM ST1 3/8 - 32
15 0.125 3 V564-SM* ST1 3/8 - 32
*活动晶片为标准压电陶瓷(没有复合材料的活动晶片)。
袖珍旋入式toFd楔块
ST1型楔块 | ST2型楔块 | 折射纵波角度 |
ST1-45L | ST2-45L | 45° |
ST1-45L-IHC | ST2-45L-IHC | 45° |
ST1-60L | ST2-60L | 60° |
ST1-60L-IHC | ST2-60L-IHC | 60° |
ST1-70L | ST2-70L | 70° |
ST1-70L-IHC | ST2-70L-IHC | 70° |
标准
灌溉*
标准
灌溉*
标准
灌溉*
*还包含碳化物防磨销钉。
