ZETEC TOPAZ16超声波相控阵探伤仪
ZETEC TOPAZ16超声波相控阵探伤仪
总览
便携式 16 通道相控阵超声检测设备
TOPAZ16 是一款 16 通道的完全集成、高性能的针对无损检测的相控阵超声检测设备。更适用于石油和天然气行业,发电行业,制造业 和运输业 的检测 应用、TOPAZ16能够实现最好的生产力和无与伦比的价值.
Zetec 作为一家知名的一流无损检测方案的供应商。TOPAZ16 是我们进入主流检测市场
的第一个产品。它更适用于最常见的检测应用,包括:
的第一个产品。它更适用于最常见的检测应用,包括:
- 焊缝检测
- 腐蚀成像
- 编码或手动检测
- 复杂部件的检测等等
拥有强大的现场 UltraVision touch 软件,TOPAZ16 数据分析和报告生成能力是无与伦比的。访问UltraVision Touch 软件 主页了解更多关于软件的功能。
拥有世界领先的操作温控范围和密闭不透风的坚固镁外壳设计,TOPAZ16 旨在满足一系列环境恶劣的检测需求。
与一般设备的占空比比较,这款超声检测便携设备的 10.4 英寸高分辨率显示屏拥有最大的对比率之一。高响应度的触摸屏幕提供了同等产品里最好的分辨率,在室内和室外都是清晰可见。另外,可在戴手套时进行操作。
TOPAZ16 便携的 16 通道相控阵超声检测设备有两个配置版本:
- 16/64 – 支持64通道,最多同时激发16 个通道
- 16/128 – 支持 128 个通道,最多同时激发16 通道,增强了检测能力
- 不过时的技术 – 从 16/64 版本升级至 16/128 版本,只需通过软件更新。无需将设备退回来对此此产品进行升级
拥有世界领先的软件能力、工作温度范围、多点触控屏幕和一如既往的 Zetec 高端品质, TOPAZ16 实现了无与伦比的价值。它为便捷量身定做,表现绝佳。
最好的生产力
一流的性能实现了全新的生产力水平
内嵌 UltraVision Touch 软件
TOPAZ16 内置强大的软件。该单软件平台适用所有 Zetec 超声检测产品家族,受益于其强大的功能,使得客户节省了宝贵的培训时间,系统间的协同也达到了新的水平。这些强大的功能主要包括:
- 板载带视觉反馈的高级聚焦法则计算器
- 板载体积融合和测量工具
- 板载交互式帮助
- 远程控制能力

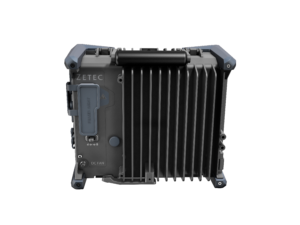

一流的工作温度范围
从 负数10 摄氏度到 45 摄氏度,您都能够您全面利用 TOPAZ16 的强大功能。添加可拆卸的外置风扇,TOPAZ16 可以实现在高达 53 摄氏度的环境中正常工作。TOPAZ16 满足
您的特定需求,不管环境条件有多么恶劣。
您的特定需求,不管环境条件有多么恶劣。

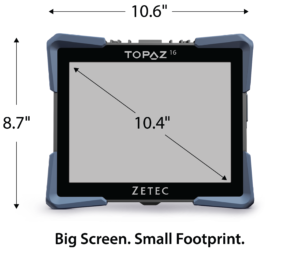

10.4 英寸高分辨率多点触屏显示

TOPAZ16 配备的大面积且快速响应的触摸屏幕,不仅具备了相同产品中最好的分辨率,且与一般设备的占空比比较,它还拥有最大的屏幕面积。有了 TOPAZ16,您可以查看更多数据,室内或室外的清晰度更加优越。
多探头和多组支持
TOPAZ 16款产品,只需添加即可一个分离器,可以执行常规焊接双面双探头检测。
无与伦比的价值
TOPAZ16 小体积实现大价值。
全集成的检测流程
TOPAZ16 可以应对检测流程中的各个步骤,实现降低成本
- 准备:样品编辑器和聚焦法则计算器使得设置更加简单
- 采集:TOPAZ16 拥有完成高效率数据采集的流程功能
- 分析:全套的板载基本和高级工具可供现场使用,实现更有效的分析
- 生成报告:只需轻轻一点,TOPAZ16 随时可以打印一般的或定制的报告
可以携带到任何地方

热插拔电池能力实现了更久的续航时间
TOPAZ16 设计的两个电池热插拔功能能够实现设备持续放电配置模式。所以当一个电池在使用时,另一个电池在充电以确保设备始终有足够的电池电量,更适用于没有电源插座的现场检测。
高信号质量
实现数字化至 800% 和 16 位振幅分辨率,TOPAZ16 提供了高信号质量和更低几率的信号饱和。
Zetec 扫查器和探头之间的无缝配置
使用 TOPAZ16 非常简单,当任意一个 Zetec 扫查器,例如备受赞誉的 PaintBrush扫查器,Weld Crawler 或连接检测探头,TOPAZ16 系统就会自动识别和相应的预配置检测顺序,节省宝贵时间。
更多灵活性满足您的需求
- 多种扫查配置:扇形、线型和混合型
- 一个专用的常规超声检测通道:独立的常规超声检测通道提供了 200 伏高压脉冲并适用 TOFD 检测的 P/E 和 P/C 的配置
- 快速及安全的数据传输:TOPAZ16 拥有一个内部固态硬盘,实现了在操作中快速、可靠的数据传输和存储。
- 多个连接选择:TOPAZ16 拥有您需要的连接方式。包括一个 USB 3.0 接口(较 USB 2.0 的速度快 10 倍),两个 USB 2.0 接口,Gigabyte LAN,HDMI,外加一个超声检测通道和一个相控阵超声检测连接器
配件
探头分线器
风扇包
规格参数
Size (HxWxD) | 8.7 x 10.6 x 4.7 in. (221 x 271 x 120 mm.) |
Weight (including one battery) | 10 lb. (4.5 kg) |
Multi-touch Display | 10.4 in. wide, 1024 x 768 pixels |
Air Intake | No |
Battery Operation | Yes |
Phased Array Connector | ZPAC |
Phased Array Channels | 16/64 or 16/128 |
UT Channels | 1 P/E or 1 P/C |
Amplitude Resolution | 16 bits |
Measurement Gates | 4 + 1 synchronization gate |
Data Interfaces | Ethernet 1000 Base-T, 1x USB 3.0, 2 x USB 2.0 |
Maximum PRF | 12 kHZ |
Data Compression | 1, 2, 4, 8, 16 |
Max. Pulser Voltage (Open Circuit) | 105v PA UT/ 215v UT |
Max. Applied Voltage (50 ohms) | 75v PA UT / 200v UT |
Bandwidth (-3 dB) | from 0.5 to 18 MHz |
Rectification | Digital |
Filtering | Analog/Digital (FIR) |
Smoothing (Video Filter) | Digital |
Self-Check | Yes |
Automated Probe Detection | Yes (with Zetec probe ID chip) |
Automated Scanner Detection | Yes (with Zetec ID chip) |
Focal Laws | 256 |
Maximum Number of Samples | 8,192 |
Maximum Data File Size | 300MB for 16/64 version, 700MB for 16/128 version |
Encoder Interfaces | 2 quadrature-type |
PC Software Control | UltraVision Touch embedded |
Serves as Protection Key | License for UltraVision Touch |
Data Acquisition and Analysis (for remote data acquisition or off-line postprocessing) | UltraVision Touch, UltraVision 3 |
Embedded Hard Drive | 256GB SSD |
Video Output | HDMI |
Instrument Calibration | Compliant with ISO 18563-1 / EN 12668-1 |
Voltage | 100 to 240 VAC |
Frequency | 50 or 60Hz |
Maximum Power | 100 VA |
Operating Temperature Range | 14F to 113F (-10C to 45C), with external fan kit: up to 127F (53C) |
Storage Temperature Range | -40F to 158F (-40C to 70C) |
Relative Humidity | 80% non-condensing |
